Vous pouvez esquisser une spline de style comme courbe passerelle entre deux entités existantes.
Pour esquisser la spline de style :
- Ouvrez une esquisse avec deux entités à raccorder.
- Cliquez sur Spline de style
(barre d'outils Esquisse) ou sur .
- Dans la zone graphique, cliquez sur la première extrémité.
Le premier clic crée le premier point de sommet de contrôle dans la spline de style.

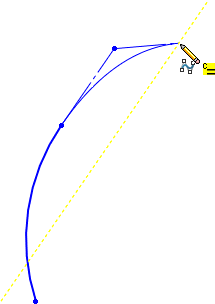

- Passez le pointeur au-dessus de la ligne d'inférence et cliquez pour ajouter un deuxième point de sommet de contrôle.
Si vous aimantez le deuxième sommet de contrôle à la ligne d'inférence, le logiciel crée une relation tangente au niveau de cette extrémité.
- Continuez à déplacer le pointeur vers la droite et placez le pointeur sur la ligne d'inférence suivante. Cliquez sur le pointeur lorsque l'icône de courbure constante s'affiche.
Si vous aimantez le troisième sommet de contrôle à la ligne d'inférence, le logiciel crée une relation de courbure constante au niveau de cette extrémité.
- Continuez d'ajouter des sommets de contrôle.

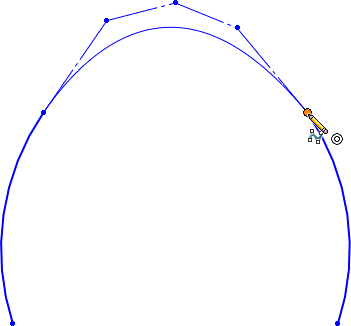

- Quand vous atteignez l'extrémité de la deuxième entité d'esquisse, appuyez sur ALT et double-cliquez sur le pointeur à l'extrémité.
Appuyer sur ALT applique des relations tangentes automatiques au dernier point de sommet de contrôle.

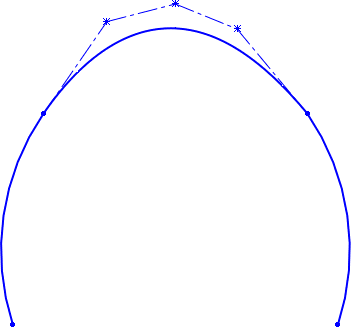

La courbe passerelle entre les deux entités d'esquisse est terminée.
