Quando si seleziona area di sollecitazione a trazione calcolata (PropertyManager di Connettore-Bullone), il programma calcola l'area di sollecitazione a trazione (At), ossia l'area minima della sezione filettata del bullone, secondo la formula: At = [(d3 + d2) / 2)]2 * π /4
- P = passo, la distanza assiale tra due filettature adiacenti
- n = 1 / P, numero di filettature per pollice (ANSI) o per millimetro (ISO) del bullone
- d = diametro stelo del bullone nominale

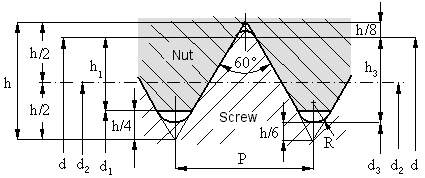

Filettature bullone ISO
- d3 = d - 1,2268 * P
- d2 = d - 0,6495 * P
La formula dell'area di sollecitazione a trazione diventa: A
t = 0,7854 * [d - (0,9382 * P)]
2
Sostituendo P = 1 / n risulta che At = 0,7854 * [d - (0.9382 / n)]2, dove d è in mm e n è in filettature/mm.
Filettature ANSI
Un approccio simile viene seguito per il calcolo dell'area di sollecitazione a trazione:
At = 0,7854 * [d - (0,9743 / n)]2, dove d è in pollici e n in filettature/pollici.
Bibliografia: Manuale dei macchinari pubblicato da Industrial Press.
La tabella seguente fornisce i valori del diametro del bullone nominale e del passo per i bulloni a filettatura grande M ISO.
Tabella 1. Filettature di bulloni M metriche ISO, ISO 724 (DIN 13 T1)
| Diametro nominale d (mm) |
Passo P (mm) |
| M 1,60 |
0,35 |
| M 2,00 |
0,40 |
| M 2,20 |
0,45 |
| M 3,00 |
0,50 |
| M 4,00 |
0,70 |
| M 4,50 |
0,75 |
| M 5,00 |
0,80 |
| M 6,00 |
1,00 |
| M 8,00 |
1,25 |
| M 10,00 |
1,50 |
| M 12,00 |
1,75 |
| M 16,00 |
2,00 |
| M 20,00 |
2,50 |
| M 24,00 |
3,00 |
| M 30,00 |
3,50 |
| M 36,00 |
4,00 |
| M 42,00 |
4,50 |
| M 48,00 |
5,00 |
| M 56,00 |
5,50 |
| M 64,00 |
6,00 |
