Tabelle generali

È possibile creare tabelle generali da utilizzare nei disegni. Queste tabelle offrono funzionalità simili a quelle di altre tabelle di SOLIDWORKS, compreso il supporto delle equazioni e delle operazioni di divisione, unione e ordinamento.

Usare una tabella generale quando si deve digitare un dato nelle celle piuttosto che avere i dati generati automaticamente. Le tabelle generali richiedono un input per tutte le celle.

Per inserire una tabella generale:

  1. In un disegno, fare clic su Tabella generale (barra degli strumenti Tabella) o su Inserisci > Tabelle > Tabella generale.
  2. Specificare le proprietà descritte di seguito, quindi fare clic su .
  3. Fare doppio clic su una cella e digitare il testo. Si possono inoltre inserire i simboli e le proprietà personalizzate.

Modello di tabella

Fare clic su Apri modello di tabella per scegliere un modello standard o personalizzato. Questa opzione è disponibile solo durante l'inserimento di una tabella.

È possibile anche specificare un percorso del file per un modello tabelle generali in Opzioni di sistema > Posizioni dei file. Questo modello consente agli utenti di unificare gli stili e la formattazione. Il percorso predefinito del modello è C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\english.

Posizione di tabella

L'angolo fisso controlla la direzione nella quale la tabella si espande quando si aggiungono nuove colonne o righe.

Impostare lo Spigolo ancorato su:

In alto a sinistra Le nuove colonne si estendono a destra e le nuove righe sotto il punto di ancoraggio.
In alto a destra Le nuove colonne si estendono a sinistra e le nuove righe sotto il punto di ancoraggio.
In basso a sinistra Le nuove colonne si estendono a destra e le nuove righe sopra il punto di ancoraggio.
In basso a destra Le nuove colonne si estendono a sinistra e le nuove righe sopra il punto di ancoraggio.

Allega al punto di ancoraggio.

Collega l'angolo specificato all'ancoraggio della tabella.
L'opzione Spigolo stazionario non è disponibile quando la tabella viene creata per la prima volta. Se la tabella è ancorata in creazione, lo spigolo stazionario viene automaticamente scelto sul foglio di disegno nel quadrante più vicino all'ancora della tabella.

Dimensione di tabella

Impostare il numero di Colonne e Righe per la tabella.

Bordo

  Usa impostazioni del documento Usa le opzioni impostate in Proprietà del documento > Tabelle generali.
Impostazione del margine esterno Selezionare uno spessore di linea per il bordo esterno della tabella.
Margine interno Selezionare uno spessore di linea per la griglia interna della tabella.

Livello

nei disegni con livelli con nome, selezionare un livello. La tabella assume il colore del livello.



Formato del testo

Tutto maiuscolo Selezionare per specificare che tutti i caratteri della tabella sono maiuscoli.

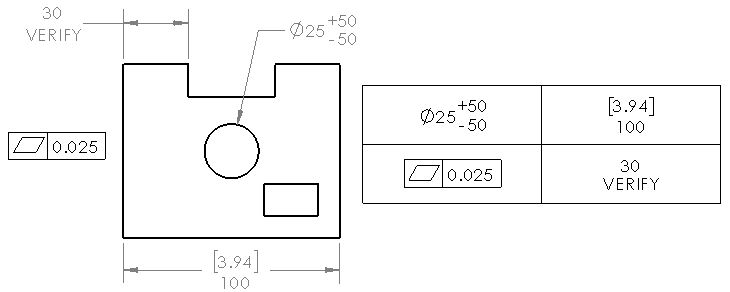

Tolleranze di quota e geometriche nelle tabelle generali

Quando si collega il valore di una quota o tolleranza geometrica a una cella di una tabella generale, la quota o tolleranza geometrica nella cella mostra gli stessi elementi dell'annotazione originale, inclusa la tolleranza, le quote duplici e il testo aggiuntivo.
