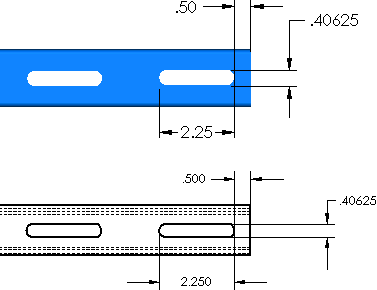

Creando un modello, è possibile includere dettagli (quote, note, simboli, etc.) e inserire le quote e le annotazioni dal modello ad un disegno usando:
- Viste dell'annotazione
- PropertyManager Elementi del modello
Prima di creare i disegni, preparare le parti sistemando le quote, creando le configurazioni e aggiungendo le proprietà. I disegni dalle parti preparate richiedono una minore manipolazione.
Una volta nel disegno, è possibile aggiungere le quote di riferimento, annotazioni, distinte materiali, tabelle di revisione, etc.
Le annotazioni e le quote di riferimento aggiunte ai disegni non condizionano la parte o l'assieme.
Non è possibile applicare annotazioni, comprese quote, ai corpi di mesh in un disegno, una parte o un assieme.
