Duplicazione dei corpi nelle parti di lamiera

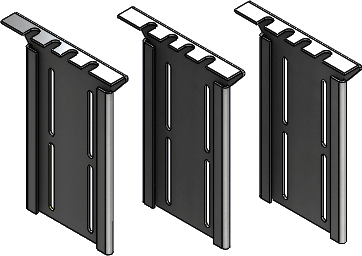

È possibile creare una parte di lamiera multicorpo duplicando la parte originale.

Utilizzare i comandi seguenti nella barra degli strumenti Funzioni per duplicare una parte:

  • Ripetizione lineare
  • Ripetizione guidata dal cerchio
  • Specchia
  • Sposta/copia i corpi

Le modifiche apportate alla funzione di ripetizione nell'albero di disegno FeatureManager principale si riflettono in tutti i corpi.

Le modifiche apportate a singoli corpi nella distinta di taglio si applicano soltanto a tali corpi.

Per duplicare un corpo di lamiera:

  1. In una parte di lamiera esistente, fare clic su Sposta/Copia corpi (barra degli strumenti Funzioni) oppure selezionare Inserisci > Funzioni > Sposta/Copia.
  2. Nel PropertyManager:
    1. In Corpi da spostare/copiare, specificare il corpo da spostare bodies.png selezionandolo nell'area grafica o dalla distinta di taglio nell'albero di disegno FeatureManager mobile.

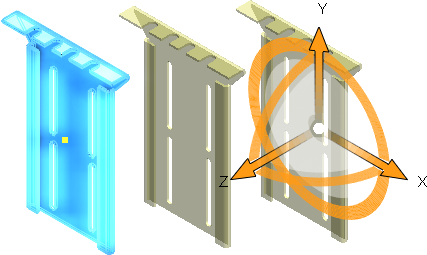

      Appare la terna.
    2. Fare clic su Copia e impostare un valore per Numero di copie pattern_linear_count.png.
  3. Spostare la terna per distribuire i corpi.
  4. Fare clic su .
