Impostazione delle scale per i fogli di disegno

È possibile modificare la scala di un foglio di disegno selezionando una scala da un elenco predefinito o specificando una scala personalizzata.

Per modificare la scala di un foglio di disegno esistente:

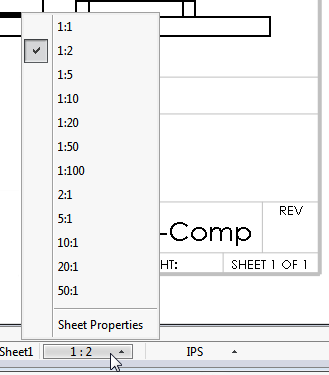

  1. Nella barra di stato, fare clic su Scala del foglio e selezionare una scala.
  2. Se sono presenti annotazioni nel foglio di disegno, specificare le opzioni nella finestra di dialogo e fare clic su OK.
    Opzione Descrizione
    scalare la posizione delle annotazioni Scala le annotazioni equivalenti alla dimensione del foglio. Le posizioni delle annotazioni si spostano in base alla scala.
    Scala l'altezza di testo delle annotazioni Ridimensiona il testo dell'annotazione alla scala del foglio.

Impostazione delle scale personalizzate per fogli di disegno

L'elenco scale sulla barra di stato include un'opzione per impostare una scala personalizzata per i fogli di disegno.

Per impostare le scale personalizzate per i fogli di disegno:

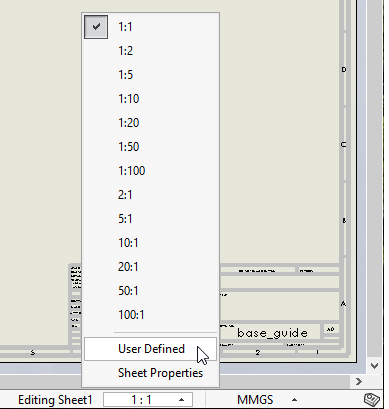

  1. Nella barra di stato, fare clic sulla scala.
  2. Nell'elenco, fare clic su Definita dall'utente.
  3. Nella finestra di dialogo, immettere una scala nel formato x:x o x/x.
  4. Fare clic su OK.
È anche possibile fare clic con il pulsante destro del mouse sul foglio e selezionare Proprietà, quindi modificare i valori in Scala
