-Hatch
-Hatch コマンドは閉じた領域や指定されたエンティティ内にハッチング パターンを作成するのに使用します。
ハッチングにより材料やエリアを区別し意味を与えることができます。建築図面等一部のアプリケーションでは、図面の明瞭性と判読性を向上するためにハッチング パターンを必要とします。パターンに加え、パターン（Pattern）リストからソリッド（Solid）オプションを選択することにより、ソリッド ハッチングを適用して、囲まれた領域を現在の色で塗り潰すことができます。
本コマンドは Hatch コマンドのコマンド ウィンドウ バリアントです。
領域をハッチングするには:
ハッチングを作成するには:
- コマンド プロンプトで -Hatch と入力します。
- 次のいずれかのオプションを選択します。
境界を指定します
境界の定義にはいくつかの方法があります。
- ポリラインと同じように境界を描画する。
- 閉じた領域を定義するエンティティのセットを選択する。
- 閉じた領域内の点を指定する。境界エンティティを作成するには、閉じた領域内に点が 1 つ以上必要です。他の境界エンティティを作成するには、内部の点を追加指定します。
ハッチング パターンの境界を描画するには:
- 境界を作成（Create Boundary）オプションを指定して、Enter キーを押します。
- 初期境界を保持するかどうかを指定するには、Yes または No と入力します。Enter キーを押します。
- グラフィックス領域で境界の最初のセグメントの始点を指定します。
- 以降のセグメントのオプションを指定します:
- 円弧（Arc）: 線分タイプを円弧に変更します。ポリラインの円弧セグメントと同様に境界セグメントを描画できます。「ポリラインの作成」を参照してください。
- 長さ（Length）: セグメント長さを指定します。
元に戻す（Undo）オプションを使用して、直前の描画操作をキャンセルすることができます。元に戻す（Undo）オプションは繰り返し使用できます。
- セグメントの終点を指定します。
- 次のいずれかを行います：
- ステップ 4 と 5 に従って連続した線分を指定します。
- 少なくとも 2 本の線分を指定した後、閉じる（Close）オプションを指定して閉じた境界を作成するか、Enter キーを押します。
エンティティを選択して境界を指定するには:
- Specify と入力し、Enter キーを押します。
- グラフィックス領域で、境界を形成するエンティティを指定します。
- または -
選択方法を指定します（次のいずれかのオプション）:
- 内部の点を選択（Pick internal point）: 閉じた領域内を点で指定して境界を定義します。 境界エンティティを作成するには、閉じた領域内に点が 1 つ以上必要です。他の境界エンティティを作成するには、内部の点を追加指定します。
- 境界の選択解除（Deselect boundary）: 境界定義から選択したエンティティを除去します。ハッチングする境界を既に選択している場合、選択からそれらを除去できます。 他の境界を選択するには、境界追加（Add boundaries）を使用します。
- Enter キーを押します。
- 境界を定義したら、ハッチング パターンを設定できます。
境界を選択解除して、新しい境界を定義するには:
- 境界の選択解除（Deselect boundary）オプションを指定します。選択したエンティティが境界定義から除去されます。
- グラフィックス領域で、新しい境界のエンティティを指定します。
- または -
新しい境界を選択します:
- 境界追加（Add boundaries）オプションを指定して、Enter キーを押します。
- 閉じた領域内の点をクリックして境界を定義します。
ハッチング パターンの設定
領域をさまざまなハッチング パターンを使用してハッチングするか、または指定した色で塗り潰すことができます。
デフォルトでは、閉じた領域をハッチングするとき、ハッチング パターンは図面の原点から開始されます。適切な位置で別の始点を指定して、定義した点から開始するハッチングを描画できます。
ハッチングパターンを設定するには：
- Pattern と入力し、Enter キーを押します。
- パターン タイプを指定します:
- 定義済みパターン（Predefined pattern）:
- パターン名を指定し、Enter キーを押します。
- または -
- ? オプションを指定し、利用可能な定義済みパターンのリストを表示します。
- ユーザー定義（User defined）:
- User と入力し、Enter キーを押します。
- ハッチング パターンの角度を指定し、Enter キーを押します。
標準ハッチング パターンは、水平、垂直、斜めの線で構成されています。0度の角度を指定すると水平線になります。正の角度は反時計回りになります。
- ハッチング パターンの直線間の距離を指定し、Enter キーを押します。
距離は図面の単位で指定します（デフォルトは 1）。間隔を変更することにより特定の領域に対するパターンをカスタマイズすることができます。
- 交差線を追加するかどうかを指定するには、Yes または No と入力します。Enter キーを押します。
- ソリッド（Solid）:
- Solid と入力し、Enter キーを押します。
パターンを選択すると、ハッチングする境界を定義するか、または別のオプションを指定します。
ハッチングパターンの開始点を設定するには：
- Start と入力し、Enter キーを押します。
- パターンの始点に対して次のいずれかのオプションを指定します:
- 現在の図面の原点（Current drawing origin）: 現在のハッチング原点を維持します（デフォルト）。
- ユーザー定義位置（User-defined location）: 指定した位置にハッチング原点を設定します。
- グラフィックス領域で点を指定します。
- 指定した位置をデフォルトとして使用するかどうかを指定するには、Yes または No と入力します。Enter キーを押します。
- 境界範囲を使用（Use Boundary extends）:
- 中心（Center）または境界コーナー（左上（Top Left）、右上（Top Right）、左下（Bottom Left）、右下（Bottom Right））のいずれかを指定します。
- Enter キーを押します。
- 指定した位置をデフォルトとして使用するかどうかを指定するには、Yes または No と入力します。
境界を選択解除して、新しい境界を定義するには:
- 境界の選択解除（Deselect boundary）オプションを指定します。選択したエンティティが境界定義から除去されます。
- グラフィックス領域で、新しい境界のエンティティを指定します。
- または -
新しい境界を指定します:
- 境界追加（Add boundaries）オプションを指定して、Enter キーを押します。
- 閉じた領域を点でクリックして境界を定義します。
ハッチング表示の追加オプションの設定
オプションで、ハッチングしたエンティティをより詳細に表示したり選択しやすくするには、次のオプションを使用します。
- 配置（Placement）: デフォルトでは、ハッチング境界をより簡単に選択できるように、ハッチング境界の背後にハッチングが作成されます。 ハッチング境界の背後または前面だけでなく、他のすべてのエンティティの背後または前面にハッチングを作成できます。
- 透明性（Transparency）: ハッチングの透明性を制御して、ハッチングの下にあるエンティティを見やすくします。このオプションは、単色塗り潰しの場合に特に便利です。
- 注釈（Annotative）: ハッチングを作成または編集するときに注釈尺度を適用するかどうかを指定できます。レイアウト シートでビューポートの尺度を変更すると、ハッチング エンティティはハッチング サイズを自動的に維持します。このプロパティは、レイアウト シート上のビューポートでパターン サイズが同じようになることを保証します。
配置を定義するには:
- Placement と入力し、Enter キーを押します。
- 次のいずれかのオプションを指定します。
- 境界の前面へ移動（Bring in front of boundary）: 境界の前面にハッチングを配置します。Boundary と入力し、Enter キーを押します。
- 前面へ移動（Bring to Front）: 他のすべてのエンティティの前面にハッチングを配置します。Front と入力し、Enter キーを押します。
- 指定しない（Do not assign）: Not と入力し、Enter キーを押します。
- 境界の背面へ移動（Send behind boundary）: 境界の背面にハッチングを配置します。Behind と入力し、Enter キーを押します。
- 背面へ移動（Send to Back）: 他のすべてのエンティティの背面にハッチングを配置します。Back と入力し、Enter キーを押します。
ハッチングの透明性レベルを指定するには:
- Transparency と入力し、Enter キーを押します。
- 透明性レベルを指定します。0 〜 90% の値を指定します。0% は、透明性がないこと（不透明）を意味します。
- または -
次のいずれかのオプションを指定します。
- 現在のものを使用（Use current）: 新規エンティティに現在の透明性設定を使用します。
- 画層指定（ByLayer）: 現在の画層の透明性設定を使用します。
- ブロック指定（ByBlock）: ハッチングまたは塗り潰しがブロックに含まれている場合、そのブロックの現在の透明性設定を使用します。
注釈ハッチングを作成するには:
- 注釈（Annotative）を指定し、Enter キーを押します。
- 注釈ハッチングを作成するかどうかを指定するには、Yes または No と入力します。Enter キーを押します。
ハッチング境界検出の追加オプションの設定
内部の点を指定してハッチング境界を定義するとき、コマンドは境界を形成するエンティティを検出します。この場合、追加オプションを使用すると、境界の自動検出を制御できます。
ハッチングの追加オプションを設定して境界を決定するには
- 追加オプション（Additional Options）を指定し、Enter キーを押します。
- 次のいずれかのオプションを指定します。
- 境界グループ（Boundary group）: 内部の点を使用して境界を選択するときに考慮されるエンティティを指定できます。
次のいずれかのオプションを指定します。
- 新規グループ（New group）: 境界のエンティティを選択できます。
- グラフィックス領域で、エンティティを指定して Enter キーを押します。
- すべて（Everything）: 現在のビューポートから表示可能なすべてのエンティティから境界グループを作成します。
- ギャップ（Gaps）: 境界が閉じているとみなされるように、境界のエンティティ間の無視できるギャップの最大サイズを指定できます。
- 境界別ハッチング（Hatch per boundary）: 境界ごとにハッチングを作成するかどうかを指定するには、Yes または No と入力します。Enter キーを押します。
- 内側リージョン（Internal regions）: 内側の閉じた境界を検出するかどうか指定するには、Yes または No と入力します。Enter キーを押します。

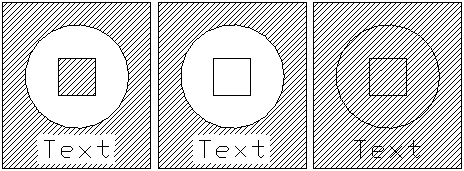

- リージョン スタイル（Region style）: 境界内のエンティティをハッチングするために使用する方法を指定できます。次のいずれかのオプションを選択します。
- 境界を保持（Keep boundaries）: 最初に閉じた輪郭を保持するかどうかを指定するには、Yes または No と入力します。Enter キーを押します。
- 関連（Related）: ハッチングを境界にリンクするかどうかを指定するには、Yes または No と入力します。Enter キーを押します。ハッチングの境界が変更された場合にハッチングが自動的に更新されます。
コマンド: -Hatch
