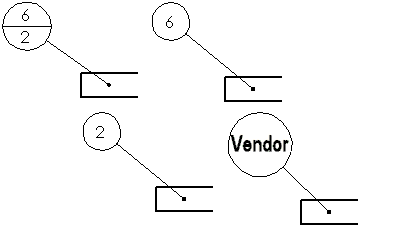

ドキュメント プロパティ - バルーン(Document Properties - Balloons) バルーン アノテート アイテムのドキュメント レベルのドラフト設定を指定できます。これらの設定は PropertyManager を使用して上書きすることができます。すべてのドキュメント タイプで利用できます。 このページを開くには: 図面を開いたまま、オプション（Options） （標準ツールバー）をクリックし、ドキュメント プロパティ（Document Properties）タブを選択して、アノテート アイテム（Annotations） > バルーン（Balloons）を選択します。 全体的な設計規格 全体的な設計規格 選択した設計規格ページの設定が継承されます。 ベース バルーン規格 ベース バルーン規格 規格を選択します: ANSI ISO DIN JIS BSI GOST GB 引出線のスタイル 引出線スタイル 次を選択します: 任意のスタイルを選択します。 引出線幅 次を選択します: 太さを選択するか、ユーザー定義サイズを選択して太さを入力します。 フレーム スタイル フレーム スタイル テキストの周囲の形状のスタイルを設定します。 フレーム厚み 次を選択します: 太さを選択するか、ユーザー定義サイズを選択して太さを入力します。 テキスト フォント（Font） クリックし、フォントを変更します。 高 中線のあるバルーンの上部で、またはすべてのバルーン タイプで次を選択します: テキスト（Text） 部品番号 Quantity ユーザー定義プロパティ 上（Upper） ひとつのバルーンと積重ねバルーンに適用されます。 外側 中線のあるバルーンの下部で次を選択します: テキスト 部品番号 Quantity ユーザー定義プロパティ（Custom Properties） 引出線表示 引出線表示 次から選択します: 直線 折れ線をクリックします。 テキストに整列された引出線に平行な折れを入れます。 どちらか１つを選択します： ドキュメントの引出線長さを使用。 アノテート アイテム (Annotations) ページの設定の引出線長さを使用します。 引出線の長さ 折れ線の直線部分の長さを入力します。 スプライン VDA Layer Layer レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。 これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う（Per Standard）をレイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。 単一バルーン(Single balloon) スタイル なし（None）を選択して枠のないバルーンを表示するか、バルーンのスタイルを選択します。デフォルトは 円形（Circular）です。 円形 三角形 六角形 ボックス ひし形 五角形 円形中線 フラッグ - 五角形 フラッグ - 三角形 下線 矩形 四角い円 検査 なし サイズ（Size） サイズを選択（指定の文字数）、テキストにフィット（Tight Fit）（テキストに自動的に調整が加えられ）を選択、あるいはユーザー定義サイズ（Custom Size）（バルーン サイズを設定できます）を選択します。 積み重ねバルーン(Stacked balloons) スタイル バルーンの形を選択します。 サイズ（Size） サイズを選択（指定の文字数）、テキストにフィット（Tight Fit）（テキストに自動的に調整が加えられ）を選択、あるいはユーザー定義サイズ（Custom Size）（バルーン サイズを設定できます）を選択します。 自動バルーンのレイアウト レイアウトを選択します: 矩形（Square） 底面 左（Left） 円形 トップ（Top） 右（Right） 矩形のレイアウト 親トピックドキュメント プロパティ - アノテート アイテム(Document Properties - Annotations) ドキュメント プロパティ - 位置ラベル ドキュメント プロパティ - データム記号(Document Properties - Datums) ドキュメント プロパティ - 幾何公差 ドキュメント プロパティ - 注記(Document Properties - Notes) ドキュメント プロパティ - リビジョン雲 ドキュメント プロパティ - 表面粗さ(Document Properties - Surface Finishes) ドキュメント プロパティ - 溶接記号 レイヤー バルーン(Balloons)
