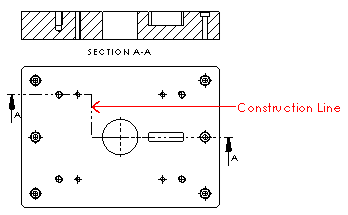

断面図の手動作成 SOLIDWORKS 2013 以降、これらの線タイプは断面図で異なる結果を生じます。 SOLIDWORKS の以前のバージョンでは、これらの線タイプは結果に影響を及ぼしませんでした。作図線は無視され、セグメントは断面図に表示されません。 実線のセグメントは断面図に表示されます。 断面図を手動で作成するには: 断面図 （図面ツールバー）、または 挿入 > 図面ビュー > 断面 をクリックします。 スケッチ線を選択して、断面図 ツールをクリックすることもできます。 スケッチ線を選択すると、断面図PropertyManager（現在の断面線のラベル付き）が表示され、断面図にオプションをすばやく設定できます。 断面図 PropertyManager が表示されます。 断面図を手動で作成するには、スケッチの編集をクリックして直線の挿入PropertyManager を表示します。 断面線をスケッチします。 推測機能を使用するか、拘束関係を追加し、モデルで断面図をフィーチャーに関連付けます。 複数の断面図を作成する場合、または中心線を切断線のオフセット ジョグとして使用する場合は、断面図 をクリックする前に、断面線をスケッチしてください。 断面線がビューのモデルの境界ボックスを完全にカットしない場合、部分的な断面図が作成されます。 アセンブリの断面図を作成する場合、あるいはモデルにリブ フィーチャーが含まれている場合は、断面表示ダイアログ ボックスでオプションを設定してください。 システム オプション > 図面 で 図面ビューのドラッグ中に内容を表示 を選択した場合、ポインタを移動すると、ビューのプレビューが表示されます。 また、ビューの整列状態と表示方向もコントロールできます。 切断線に複数のセグメントがある場合、可能であればビューは直交するように整列されます。 整列を切り替えるには、断面図PropertyManager の断面線で反対方向をクリックします。 整列断面図 反対方向を使用して切り替えられた整列 ビューが目的の位置にきたら、クリックしてビューを配置します。 必要に応じて、図面ビュー ラベルの編集や、断面図の変更を行えます。 親トピック図面の断面図（Section Views in Drawings）
