図面から注記にアノテート アイテムを挿入

  1. 注記を作成するか、または既存の注記を編集します。

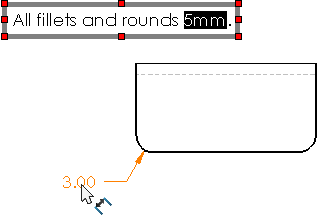

  2. グラフィック領域で既存のアノテート アイテムや寸法を選択します。
    記号または幾何公差のある寸法を選択した場合、これらのアイテムも注記に含まれます。
  3. PM_OK.gif をクリックします。
    アノテート アイテムまたは寸法を編集するには、図面シートで既存のアノテート アイテムまたは寸法を編集する必要があります。既存のアノテート アイテムや寸法を挿入した場合、注記でこれらを編集するくことはできません。既存のアノテート アイテムや寸法を編集する場合、すべてのインスタンスがシート上で更新されます。
    アノテート アイテムまたは寸法を非表示にするには、表示 (View) > アノテート アイテムの表示/非表示 (Hide/Show Annotations) を使用します。
