図面シートのスケールの設定

定義済みリストからスケールを選択するか、ユーザー定義スケールを指定することにより、図面シートのスケールを変更できます。

既存の図面シートのスケールを変更するには:

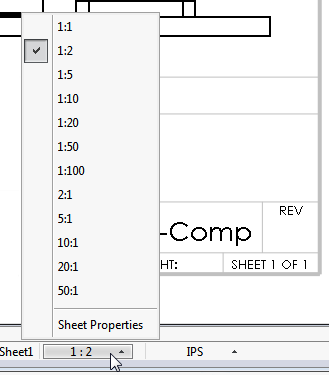

  1. ステータス バーでシート スケール（Sheet Scale）をクリックし、スケールをクリックします。
  2. 図面シートにアノテート アイテムがある場合は、ダイアログ ボックスでオプションを指定し、OK をクリックします。
    オプション 説明
    アノテート アイテムの位置をスケール化 シート サイズに合わせてアノテート アイテムをスケール変更します。 スケールに従ってアノテート アイテムの位置が移動します。
    アノテート アイテムのテキストの高さをスケール化 アノテート アイテムのテキストをシート スケールに合わせてスケール変更します。

図面シートのユーザー定義スケールの設定

ステータス バーのスケール リストには、図面シートのユーザー定義スケールを指定するためのオプションが含まれています。

図面シートのユーザー定義スケールを指定するには:

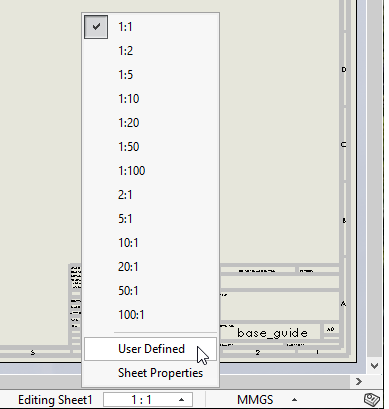

  1. ステータス バーでスケールをクリックします。
  2. リストでユーザー定義（User Defined）をクリックします。
  3. ダイアログ ボックスで、x:x または x/x という形式でスケールを入力します。
  4. OK をクリックします。
シートを右クリックしてプロパティ（Properties）を選択することでも、スケール（Scale）の値を編集できます。
