Usuwanie elementów z ramek granicznych wymiaru

W niektórych przypadkach nie jest pożądane włączenie do ramki granicznej wymiarów wszystkich zachodzących na nią elementów. Polecenie RemoveFromDimBoundingBox służy do wyłączania elementów z ramek granicznych wymiaru bez usuwania ich z rysunku. Ramki graniczne wymiarów aktualizują się automatycznie w oparciu o zestaw pozostałych elementów.

Aby usunąć elementy z ramki granicznej wymiarów:

  1. Wpisać RemoveFromDimBoundingBox w wierszu polecenia.
  2. W obszarze graficznym określić elementy do usunięcia z ramki granicznej wymiaru i nacisnąć klawisz Enter.

    Można wybrać elementy znajdujące się w różnych ramkach granicznych wymiaru.

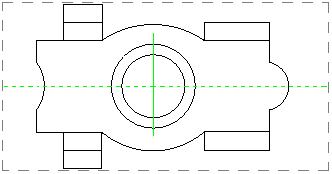

    Ramki graniczne wymiaru, z których elementy zostały wykluczone, dopasują się do pozostałego zestawu elementów.

    Można również wyłączyć elementy z ramki granicznej wymiaru, klikając prawym przyciskiem myszy ramkę graniczną w obszarze graficznym i wybierając opcję Ramka graniczna wymiaru > Usuń z.
