Odnośniki VDA

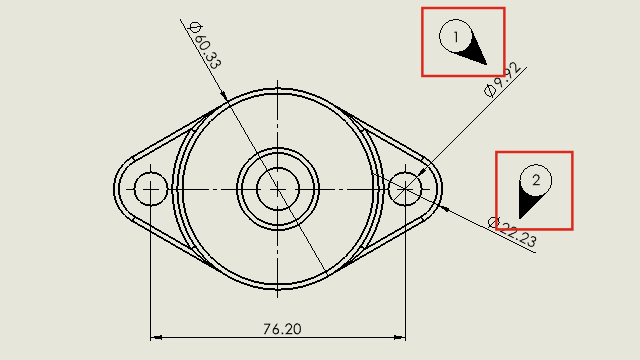

Na rysunkach można oznaczyć punkty kontrolne zgodnie z wymaganiami VDA. Odnośników VDA często używa się w niemieckim przemyśle motoryzacyjnym.

Do utworzenia odnośników VDA należy użyć odnośników kołowych z typem linii wiodącej VDA.

Przed rozpoczęciem należy określić opcje dla linii wiodącej VDA:
  1. Otworzyć rysunek.
  2. Kliknąć Opcje (pasek narzędzi Standard), wybrać kartę Właściwości dokumentu, a następnie kliknąć Adnotacje.
  3. Na stronie Odnośniki, w obszarze Wyświetlanie linii wiodących, dla elementu Odnośniki pojedyncze/wielokrotne wybrać VDA.
  4. Na stronie Notatki, w obszarze Wyświetlanie linii wiodących, dla elementu Odnośniki pojedyncze/wielokrotne wybrać VDA.
  5. Kliknąć OK.
Aby dodać odnośniki VDA:
  1. Kliknąć Odnośnik (pasek narzędzi Adnotacja) lub kliknąć Wstaw > Adnotacje > Odnośnik.
  2. W obszarze Ustawienia, w pozycji Tekst odnośnika, wybrać Tekst.
  3. Kliknąć lokalizację odnośnika.
    Pojawi się odnośnik kołowy.

  4. W menedżerze właściwości PropertyManager kliknąć OK .
  5. Kliknąć odnośnik, a następnie w menedżerze właściwości PropertyManager kliknąć Więcej właściwości.
  6. W menedżerze właściwości PropertyManager Notatka wybrać w pozycji Linia wiodąca opcję Linia wiodąca VDA .
    Odnośnik zmieni się na odnośnik VDA.

Można przenosić oraz obracać odnośniki VDA i edytować tekst. Należy wybrać odnośnik i wykonać następujące czynności:
Aby przenieść odnośnik, przeciągnąć punkt przyłączenia.

Opcjonalnie można również dołączyć linię wiodącą do elementu takiego jak krawędź lub wierzchołek. Przeciągnąć element i upuścić go, gdy zostanie podświetlony.
Aby obrócić element, przeciągnąć jego dowolną część z wyjątkiem punktu przyłączenia.
Aby zmienić tekst, wybrać odnośnik i edytować pole Tekst odnośnika w menedżerze właściwości PropertyManager.
