Você pode usar conexões de mola entre os tipos de entidades geométricas descritos a seguir.
-
Faces cilíndricas concêntricas de cascas e sólidos
Um cilindro com superfícies nas extremidades e sólido ao longo de todo o comprimento
As molas definidas nas áreas comuns são obtidas por projeção. Você define a rigidez e as forças de pré-carregamento da mola por unidade de área.

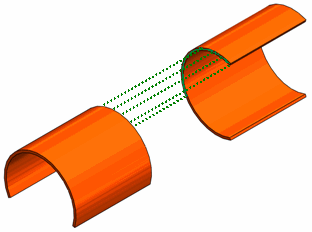

- Arestas circulares paralelas de cascas (corpos de chapa metálica)
As molas inseridas ao longo dos comprimentos de arco circulares comuns são obtidas por projeção.
A malha dos corpos de chapa metálica são criadas com elementos de casca bidimensionais. Depois da geração da malha, a face que contém a espessura da chapa metálica se torna uma aresta. Assim, você define a rigidez e as forças de pré-carregamento da mola por unidade de comprimento.

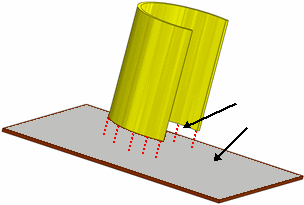

- Aresta circular de uma casca e uma face, uma em cima da outra
As molas são inseridas entre a aresta circular e o arco circular projetado na face sólida. Você define a rigidez e as forças de pré-carregamento da mola por unidade de comprimento.

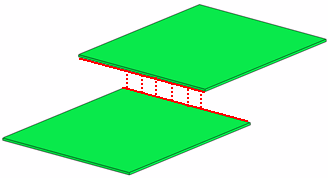

- Arestas paralelas planas de chapa metálica, uma em cima da outra
As molas inseridas ao longo dos comprimentos comuns das arestas são obtidas por projeção. Você define a rigidez e as forças de pré-carregamento da mola por unidade de comprimento.
- Faces planas paralelas
As molas inseridas na área comum das faces são obtidas por projeção. Você define a rigidez e as forças de pré-carregamento da mola por unidade de área.
