Распределение рабочей нагрузки

Программа распределяет прилагаемую к подшипнику нагрузку радиально и неравномерно вдоль сечения цилиндрической грани или кромки оболочки.

Синусоидальная вариация

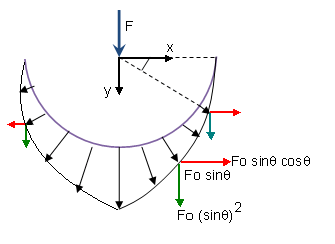

На рисунке изображено поперечное сечение цилиндрической грани или кромки оболочки (в зависимости от выбора пользователя). Для получения более подробной информации о процессе определения полупространства см. Нагрузки подшипника.

Прилагается сила, обозначенная F. Программа передает нагрузку Fo sinΘ на каждый узел вдоль окружности выбранной кромки или поперечного сечения выбранных граней. На рисунке красными и зелеными стрелками изображены соответственно компоненты x и y передаваемой нагрузки. Величина Fo определяется из условия равновесия сил.

n - число узлов вдоль окружности.

Параболическое распределение

Для параболического распределения нагрузка Fo (1-x2) передается на каждый узел вдоль окружности, что уменьшает величину компоненты Fo sin2Θ.

Величина Fo определяется из условия равновесия сил.

Здесь n - число узлов вдоль окружности.

В примере, приведенном выше, горизонтальные компоненты сил, показанные красными стрелками, уравновешиваются благодаря симметричному выбору объектов. Это наилучший способ убедиться, что сетка также симметрична.

Дополнительная сила, прикладываемая к несимметричным объектам

Дополнительная сила возникает при выборе несимметричных граней и кромок вдоль заданного направления силы подшипника. Если дополнительная сила более чем на 5% превышает приложенную силу подшипника, появляется предупреждающее сообщение.

В приведенном примере, выбранный объект не является симметричным относительно выбранного направления нагрузки подшипника. Горизонтальные компоненты передаваемой нагрузки Р вдоль окружность в сумме не дают ноль.

Дополнительная несбалансированная нагрузка определяется следующим выражением:

U.F. означает несбалансированную силу.

Для синусоидального распределения нагрузки:

Px = P cosΘ = Fo sinΘ cosΘ

Для параболического распределения нагрузки:

Px = P cosΘ = Fo sin2Θ cosΘ

Доля несбалансированной нагрузки рассчитывается как (U.F./F) x 100.

В общем, уточнение сетки и расположения узлов влияет не расчет несбалансированной силы вследствие вариации Px вдоль окружности.
