Линеаризовать результирующие напряжения (исследования сосуда под давлением)

Линеаризация напряжения отделяет компоненты напряжения при изгибе и мембранного напряжения от фактического распределения напряжения, наблюдаемого в толщине стенки на эпюре напряжения сечений в исследовании сосуда давления.

Методика линеаризации напряжения соответствует международному стандарту Американского общества инженеров-механиков (ASME) "International Boiler and Pressure Vessel Code ASME BPVC-VIII-2". Эта функция используется только для сеток твердого тела. Для оболочек можно построить эпюры и получить список мембранных и изгибающих напряжений по отдельности.

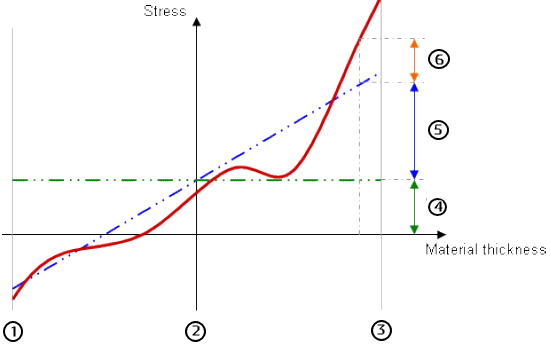

Линеаризация напряжения обеспечивает идеализацию фактического изменения напряжения в зависимости от толщины стенки. Компонент мембранного напряжения постоянно проходит через толщину, а компонент изгибающего напряжения линейно изменяется в зависимости от толщины. Нелинеаризованный компонент напряжения называется пиковым напряжением.

1	Граница внутренней стенки
2	Средняя плоскость
3	Граница наружной стенки
4	Компонент мембранного напряжения (зеленая пунктирная линия обозначает мембранное напряжение)
5	Компонент напряжения при изгибе (синяя пунктирная линия обозначает напряжение при изгибе + мембранное напряжение)
6	Пиковое напряжение, нелинеаризованный компонент напряжения (сплошная красная линия обозначает фактическое напряжение)

1. Создайте исследование сосуда давления, чтобы объединить результаты статических исследований с требуемыми факторами.
2. Запустите исследование сосуда давления и определите плоскую эпюру сечения напряжений. Можно построить эпюру любой составляющей напряжения. Линеаризация напряжения использует результирующие напряжения, где доступны все составляющие, вне зависимости от вычерчиваемой величины.
3. Щелкните правой кнопкой мыши эпюру напряжений и выберите Линеаризовать.
4. В окне PropertyManager, в списке Местоположения выберите два местоположения на сечении.
   • Для получения точных результатов линия, соединяющая две точки, должна быть перпендикулярна толщине стенки и полностью лежать на материале. Он не может проходить через отверстия или области, где результаты не существуют.
   • Эти два расположения должны принадлежать разным элементам одного тела. Все местоположения вдоль пути линеаризации напряжения (включая промежуточные точки) должны принадлежать одному телу. Справочные точки не являются допустимым выбором для пути линеаризации напряжения.
5. Укажите Количество промежуточных точек , чтобы определить разрешение графика вдоль линии. Программа интерполирует результаты напряжения в промежуточных точках.
6. Нажмите кнопку Вычислить.
   В сводке перечислены результаты линеаризованного напряжения в двух местоположениях. Настроив Параметры отчета, описанные ниже, можно просмотреть полный диапазон результатов, включая промежуточные точки.
   Программа Simulation вычисляет тензор шести компонентов напряжения на основе локальной системы координат, определенной линией классификации напряжений (SCL). Линия SCL ориентирована перпендикулярно промежуточной поверхности толщины стенки.



   • N: Нормальный, или меридиональный вектор
   • T: Тангенциальный вектор от внутренней до внешней стенки
   • H: Кольцевой вектор, перпендикулярный плоскости сечения
7. В списке Параметры отчета можно выбрать следующие параметры.
   • Сохранить как датчик для сохранения расположений в качестве датчиков.
   • Нажмите Сохранить для сохранения результатов в файле Excel (.csv) или текстовом файле .txt. Файл .csv содержит все компоненты напряжения в глобальной системе координат, а также в системе координат SCL.
   • Нажмите Эпюра , чтобы построить график результатов.
   • Сохранить данные и отобразить в отчете .
