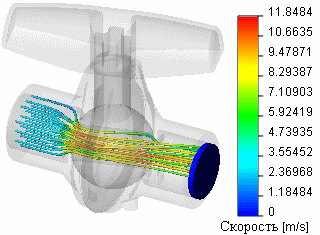

SOLIDWORKS FloXpress - это приложение оценки гидроаэродинамики, с помощью которого определяется траектория прохождения жидкости в деталях или моделях сборки. Расчет поля скоростей позволяет обнаруживать проблемные области в проекте и усовершенствовать их перед производством деталей.
Чтобы открыть учебное пособие SOLIDWORKS FloXpress, нажмите .
Мастер SOLIDWORKS FloXpress предоставляет следующие пошаговые инструкции:
-
Приветствие. Представлен обзор функций. Все полости необходимо закрыть крышками.
- Чтобы создать крышки в сборках, создайте новую деталь, полностью закрывающую впускное и выпускное отверстия.
- Чтобы создать крышки в деталях, создайте твердотельные элементы, полностью закрывающие отверстия.
Для крышки следует выбирать твердотельный элемент, например вытяжку. Поверхности нельзя использовать в качестве крышек.
-
Проверить геометрию. С помощью SOLIDWORKS FloXpress можно рассчитать поток жидкости в одной внутренней полости модели. Программа проверит геометрию и определит, соответствует ли она требованиям.
-
Выбор жидкости. Выберите жидкость, которая будет проходить через модель. Нельзя одновременно использовать различные жидкости.
- Задайте границы модели, окружающие внутреннюю полость.
-
Задание впускного отверстия потока. Выберите грань, к которой необходимо применить граничные условия впускного отверстия и параметры.
-
Задание выпускного отверстия потока. Выберите грань, к которой необходимо применить граничные условия выпускного отверстия и параметры.
-
Решение модели. Задайте уровень конечной разрешающей способности и выполните анализ модели.
-
Просмотр результатов. Просмотрите результаты анализа и создайте отчет.
Советы по навигации по помощнику
- Для перехода от одного этапа процедуры к другому используйте кнопки
и
в окнах PropertyManager.
- Если выбрать
в окне PropertyManager FloXpress завершит анализ и сохранит данные для модели. При следующем открытии модели и запуске FloXpress будут использоваться предыдущие настройки.
- Если нажать Esc или
в любом окне PropertyManager, анализ будет завершен без сохранения данных.
- После завершения анализа программа FloXpress автоматически сохраняет результаты для модели. При следующем открытии модели и запуске FloXpress автоматически откроется окно PropertyManager Просмотр результатов.
