Всплывающая панель инструментов "Отсутствующие элементы"

При замене компонентов в сборке появляется всплывающая панель инструментов "Отсутствующие элементы". Она помогает переходить от одного сопряжения к другому при замене ссылок на сопряжения.

На этой панели доступны инструменты для выполнения следующих действий:
  • отображать только альтернативную деталь, отображать альтернативную деталь вместе со связанными деталями или отображать всю сборку;
  • отменять выбор и операции;
  • удалять сопряжения;
  • пропускать сопряжения;
  • переключать выравнивания сопряжений.

Для перехода к всплывающей панели инструментов "Отсутствующие элементы" выберите параметр Снова прикрепить сопряжения в разделе Заменить компоненты PropertyManager:

  1. Правой кнопкой мыши нажмите на компонент и выберите Заменить компоненты.
  2. В окне PropertyManager:
    1. Для параметра Этим выберите компонент на замену.
    2. В разделе Параметры выберите Снова прикрепить сопряжения.
    3. Нажмите .

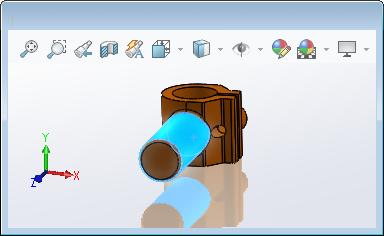

    Откроется окно Сопряженные объекты PropertyManager. Также появятся всплывающая панель инструментов "Отсутствующие элементы" и окно, отображающее исходный компонент с выделением отсутствующего объекта сопряжений.





  Изолировать Выбор компонентов, которые отображаются в графической области, чтобы сосредоточить внимание на отсутствующих объектах сопряжения. Нажмите Изолировать и выберите:
Выбранный объект Отображение только вставляемых компонентов.
Объект и сопряженные детали Отображение вставляемых компонентов, а также компонентов, сопряженных с заменяемой деталью.
Вся сборка Отображение всех видимых компонентов в сборке.
Отменить ввод Отмена предыдущего действия.
Удалить сопряжения Удаление выбранных сопряжений.
Следующая ссылка Выбор следующего объекта сопряжения в списке без осуществления каких-либо действий с текущим объектом.
Переставить сопряжения Включает и выключает выравнивание сопряжения.
