Свойства документа - Листовой металл

Позволяет задать параметры для листового металла. Доступны для всех типов документов. Параметры могут изменяться в зависимости от того, над чем ведется работа: над деталью, сборкой или чертежом.

Чтобы открыть это диалоговое окно:

Открыв деталь, сборку или чертеж, выберите Инструменты > Параметры > Свойства документа > Листовой металл.

Для показа линий сгиба в развертках выполните одно из следующих действий.

  • Выберите Вид > Скрыть/отобразить > Эскизы.
  • В дереве конструирования FeatureManager разверните Развертка и нажмите Развертка(n) . Правой кнопкой мыши нажмите Сгиб-Линии и выберите Отобразить .

Параметры для деталей и сборок

Упрощение сгибов
Распрямляет изогнутые кромки в развертке. Если флажок снят, сложные кромки остаются в плоском массиве.

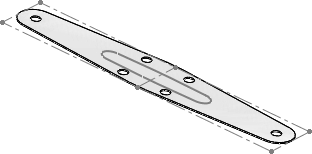

Упрощение сгибов выбран
Упрощение сгибов не выбран
Обработка угла Применяет сглаживание кромок в плоском массиве.
Создать несколько плоских массивов, когда элемент создает несколько тел из листового металла Если данный элемент используется для создания дополнительных тел в детали из листового металла, для каждого нового тела создается элемент из листового металла и элемент развертки.

Этот параметр применяется к деталям, созданным в версиях до SOLIDWORKS 2013. В противном случае у каждого тела в многотельной детали из листового металла есть собственный плоский массив.
Отобразить пробивки инструмента формы при развертке Отображается инструмент формы и его эскиз размещения в развертке.

Отобразить профили инструмента формы при развертке Отображается эскиз размещения инструмента формы в развертке.

Отобразить центры инструмента формы в развертке Отображает указатель центра инструмента формы в месте расположения инструмента формы в развертке.

Показать профили вставок из листового металла при уплощении Отображает профили вставок при развертке детали из листового металла.

Показать центры вставок из листового металла при уплощении Отображает указатели центра вставок при развертке детали из листового металла.

Параметры для чертежей

Цвета развертки Позволяет выбирать цвета для объектов в развертках. Можно выбрать цвета для следующих элементов:
  • Линии сгиба - Направление вверх
  • Линии сгиба - Направление вниз
  • Элемент-форма
  • Линии сгиба - Каемки
  • Кромки моделей
  • Цвет эскизов на развертке
  • Граничная рамка
Отобразить примечания по сгибу листового металла Отображение примечаний по сгибу на чертеже. В Стиль укажите местоположение для примечаний по сгибу. Можно нажать правой кнопкой мыши на вид плоского массива, выбрать Свойства, а затем выбрать или отменить выбор параметра Отобразить примечания по сгибу листового металла.
При выборе типа отображения выше линии сгиба или ниже линии сгиба в документе чертежа можно добавить выноски примечаний по отдельности или одновременно.
Стиль выноски
  • Выберите: Стиль выноски .
  • Выберите: Толщина выноски или выберите Настроенный пользователем размер и введите значение толщины.
Текст
  • Шрифт. Нажмите, чтобы изменить шрифт.
  • Выравнивание текста. Выберите:
    • По центру
    • Слева
    • Справа
Полка выноски Выберите положение полки выноски, заданное по умолчанию.
  • Максимально близко
  • Слева
  • Справа
Отображение выноски
  • Прямо
  • Изогнутая. Вставляет горизонтальную полку в выноску, выровненную по тексту. Выберите:
    • Использовать длину выноски документа. Извлекает Длину выноски из настроек страницы Примечания.
    • Длина выноски. Позволяет ввести значение длины выпрямленной части выноски.
  • Подчеркнутый
  • Привязка при выравнивании относительно выноски. Привязка выноски к одной стороне текста.
Слой
Выберите Слой .
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
Граница
  • Стиль. Выберите значение Нет, чтобы текст заметки отображался без рамки, или выберите стиль рамки.
  • Размер. Выберите размер в списке (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).
Формат Позволяет изменить формат или язык для заметок сгиба развертки в чертежах.

Например, если вы создаете вид развертки на английском языке, заметки сгиба будут на английском. Чтобы изменить формат или язык примечаний заметок сгиба, задайте для параметра Формат значение Обмен, затем в разделе Инструменты > Параметры > Параметры системы > Расположения файлов , установите для параметра Показать папки для значение Линия сгиба листового металла - Файл заметок, и укажите для расположения файла нужный формат или язык.

Чтобы сохранить тот же формат или язык для заметок сгиба развертки, установите для параметра Формат значение Сохранить.
Отобразить зафиксированную грань Отображение зафиксированной грани, заданной в элементе развертки детали листового металла.
Чтобы просмотреть фиксированную грань, вид развертки должен включать таблицу сгибов.
Отобразить направление текстуры Отображение направления текстуры, заданной в элементе развертки детали листового металла.
Чтобы просмотреть направление текстуры, вид развертки должен включать таблицу сгибов.

Новые тела из листового металла

Можно определить поведение по умолчанию для тел из листового металла, которое управляет соответствием параметрам в папке Листовой металл в дереве конструирования FeatureManager.

Следующие параметры позволяют управлять поведением по умолчанию для вновь созданных тел из листового металла — следуют ли определения листового металла параметрам папки Листовой металл:
  • Изменить параметры по умолчанию
  • Изменить параметры допуска сгиба
  • Изменить параметры авто-снятия напряжения
  • Использовать параметры листового металла из материала. При назначении пользовательского материала детали из листового металла можно связать параметры листового металла с материалом. Данный параметр использует параметры листового металла, прикрепленные к выбранному материалу. Выбранные параметры, назначенные материалу, применяются ко всем элементам в папке Листовой металл в дереве конструирования FeatureManager.

Если параметры выбран, они отменяют параметры папки Листовой металл . В окнах PropertyManager для отдельных тел из листового металла выбираются соответствующие флажки Изменить параметры по умолчанию. Когда все параметры отключены, параметры отдельных тел из листового металла будут находиться под управлением параметров в папке Листовой металл .
