Основные
|
Добавляет четырехугольник вокруг текста размера. В геометрических размерах и допусках параметр Стандартные указывает на теоретически точное значение размера.
|
|
Двунаправленный
|
Отображает номинальный размер, сопровождающийся отдельными верхним и нижним допусками. В  и  установите значения для количества, превышающего и не достигающего номинальное.
|
|
Ограничение
|
Отображает верхний и нижний пределы для размера. В и установите значения для количества, превышающего и не достигающего номинальное. Значения допусков добавляются и отнимаются от номинала.
|
|
Симметричность
|
Отображает номинальный размер, сопровождающийся допуском. В установите одинаковое значение для уровней выше и ниже номинала.
|
|
MIN
|
Отображает номинальное значения с суффиксом MIN.
|
|
MAX
|
Отображает номинальное значения с суффиксом MAX.
|
|
Посадка с допусками допуски |

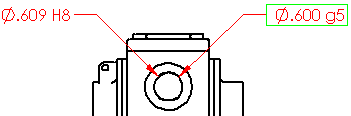

Устанавливает допуск с помощью Классификации и алфавитно-цифровых значений. В данном примере:
-
Тип допуска
 = Посадка
-
Классификация
 = Зазор
-
Посадка отверстия
 = H8
|
| |
Устанавливает допуск вала с использованием значения Посадка вала, равного g5.
|
| |

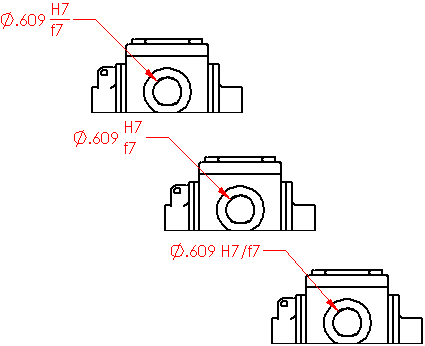

Комбинирует допуски посадки в один размер:-
Группа с линией
-
Одна на другой без линии
-
Линейное отображение
|
| |
Использует Посадка с допуском для отображения значения для допуска. С помощью Посадка отверстия
и Посадка вала
 значения допуска определяются автоматически.
|
| |

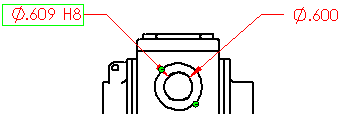

Устанавливает dim_tol.pngПосадки для
, чтобы использовать значения для Посадка (только допуск) без отображения.
|
