Используйте инструмент Вид моделей с разрывом
для создания трехмерных видов разрывов (также называются видами с прерыванием) на основе конфигурации модели для отдельных чертежных видов.
Можно создать в модели виды с разрывами для изометрической ориентации с традиционными формами разрывов, включая точное изображение разрывов труб. Это позволяет выполнять правильный разрыв для угловых деталей и изометрических чертежных видов.
|

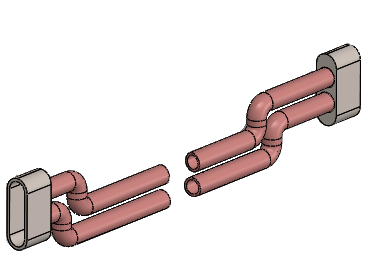

| Разрыв в сборке |
|

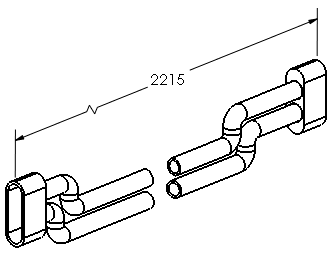

| Разрыв в чертеже |
Для отображения вида модели с разрывом в чертеже:
- Выберите чертежный вид модели, который содержит вид модели с разрывом.
- Выполните одно из действий ниже.
- В разделе Чертежный вид PropertyManager на вкладке Ассоциированная конфигурация выберите Отобразить в разнесенном виде или в состоянии разрыва модели.
- Нажмите правой кнопкой мыши на чертежный вид и выберите Свойства. В диалоговом окне в разделе Информация о конфигурации выберите Отобразить в разнесенном виде или в состоянии разрыва модели и нажмите OK.
