Справочные объекты помогают предотвратить неожиданный переворот сопряжений угла при открытии сборки, перетаскивании размера сопряжения угла или переключении конфигураций.
Справочные объекты

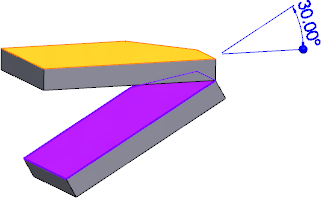

Справочный объект определяет ось вращения для сопряжения угла. Без справочного объекта у сопряжений угла есть два возможных решения, которые могут привести к неожиданному перевороту или нежелательному поведению сопряжений.
Добавление справочного объекта делает сопряжение угла более предсказуемым. Угол сохраняется при условии, что не изменены другие сопряжения.
Справочный объект автозаполнения
Справочный объект лучшего всего выбирать с помощью параметра Справочный объект автозаполнения. Программное обеспечение SOLIDWORKS автоматически ищет и выбирает справочный объект, который должен быть перпендикулярен объектам двух сопряжений угла.
Чтобы автоматически обнаружить справочный объект, выполните указанные ниже действия.
- В окне "Сопряжение" PropertyManager нажмите Справочный объект автозаполнения
.
Если удалить или изменить сопряжения, ограничивающие данный справочный объект, возможны сбой или переворот сопряжения угла.
Если справочный объект стал недопустимым после изменения остальных сопряжений, правой кнопкой мыши щелкните сопряжение в дереве конструирования FeatureManager и выберите Редактировать определение
. В PropertyManager очистите Справочный объект и еще раз нажмите Справочный объект автозаполнения.
В случае сбоя справочного объекта автозаполнения
В случае сбоя справочного объекта автозаполнения нет допустимого справочного объекта. Чтобы создать допустимый справочный объект, добавьте дополнительные сопряжения, чтобы определить выравнивание между двумя компонентами сопряжения угла. Данные компоненты можно ограничить, используя сопряжения "Совпадение", "Концентричность", "Параллельность" или "Расстояние". Когда компоненты полностью выровнены, программное обеспечение может найти перпендикулярный справочный объект.
Селектор размера
При добавлении справочного объекта в сопряжение угла с помощью селектора размера можно выбрать место размещения размера сопряжения. В окне "Сопряжение" PropertyManager автоматически обновляются выбранные объекты для функций
Переcтавить размер и
Выравнивание сопряжений на основе выбора пользователя.
