Создание зеркально отраженных экземпляров компонентов сборки

При зеркальном отражении компонента в сборках зеркальное отображение добавляется в качестве другого экземпляра, расположенного симметрично вокруг плоскости.

Создание зеркально отраженных экземпляров наиболее полезно для симметричных компонентов.

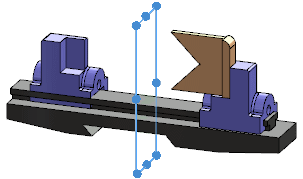

До зеркального отражения

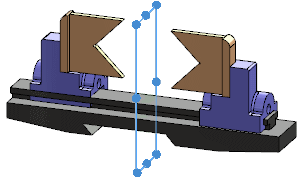

После зеркального отражения

Для создания отраженного экземпляра и настройки ее ориентации выполните следующие действия.

  1. В документе открытой сборки выберите Зеркально отразить компоненты (панель инструментов Сборка) или Вставка > Зеркально отразить компоненты .
  2. В окне PropertyManager в разделе Выбранные объекты:
    1. В разделе Плоскость симметрии выберите плоскость или плоскую грань, относительно которой нужно провести зеркальное отражение.
    2. В разделе Зеркально отразить компоненты выберите один или несколько компонентов для зеркального отражения.
  3. Нажмите Далее .
  4. На стр. Шаг 2: Установить ориентацию окна PropertyManager в разделе Тип зеркального отражения нажмите Центр граничной рамки, Центр масс или Источник компонента.
    Расположение зеркально отраженных компонентов в центре граничной рамки, как правило, более предпочтительно для несимметричных компонентов, так как граничная рамка не подвергается воздействию элементов компонентов.
  5. В разделе Ориентация компонентов выберите компонент, для которого требуется добавить зеркально отраженный экземпляр.
  6. Нажмите на параметр ориентации компонента:
    Параметр ориентации Описание
    Координата X зеркально отражена, координата Y зеркально отражена Оси X и Y зеркально отражены относительно плоскости.
    Координата X зеркально отражена и перевернута, координата Y зеркально отражена Оси X и Y зеркально отражены относительно плоскости, направление оси X изменено на противоположное.
    Координата X зеркально отражена, координата Y зеркально отражена и перевернута Оси X и Y зеркально отражены относительно плоскости, направление оси Y изменено на противоположное.
    Координата X зеркально отражена и перевернута, координата Y зеркально отражена и перевернута Оси X и Y зеркально отражены относительно плоскости, направление осей X и Y изменено на противоположное.
  7. Нажмите .
    Новый экземпляр компонентов будет добавлен в сборку в зеркальном отражении относительно выбранной плоскости. В дерево конструирования FeatureManager добавится элемент ЗеркальныйКомпонент .

Отражение асимметричных компонентов

При зеркальном отражении асимметричного компонента в сборках рекомендуется использовать граничную рамку для расположения зеркально отраженного компонента относительно плоскости зеркального отражения. Такой подход дает лучшие результаты по сравнению с использованием центра массы.

При создании зеркально отраженного экземпляра асимметричного компонента ни одна из ориентаций не является истинным отражением; все они — перевернутые ориентации. Для истинного зеркального отражения создайте противолежащую версию.
Зеркально отраженный экземпляр асимметричного компонента
Противолежащая версия асимметричного компонента

Создание зеркально отраженного экземпляра асимметричного компонента в сборке:

  1. Нажмите Зеркально отразить компоненты (панель инструментов "Сборка") или выберите Вставка > Зеркально отразить компоненты.
  2. В окне PropertyManager в разделе Выбранные объекты выберите Плоскость симметрии и Зеркально отразить компоненты, затем нажмите Далее .
  3. Для параметра Тип зеркального отражения выберите один из следующих вариантов.
    Опция Описание
    Центр граничной рамки Размещает зеркальное отражение таким образом, что центр граничной рамки для выбранного компонента зеркально отражается относительно плоскости симметрии.
    Центр массы Размещает зеркальное отражение таким образом, что центр масс выбранного компонента зеркально отражается относительно плоскости симметрии.
    Исходная точка компонента Создается зеркальное отражение экземпляра компонента относительно исходной точки компонента в выбранной справочной плоскости. Этот экземпляр не является противолежащей версией.
  4. В разделе Ориентация компонентов выберите компонент, для которого требуется добавить зеркально отраженный экземпляр.
  5. Нажмите на параметр ориентации компонента:
    Параметр ориентации Описание
    Координата X зеркально отражена, координата Y зеркально отражена Оси X и Y зеркально отражены относительно плоскости.
    Координата X зеркально отражена и перевернута, координата Y зеркально отражена Оси X и Y зеркально отражены относительно плоскости, направление оси X изменено на противоположное.
    Координата X зеркально отражена, координата Y зеркально отражена и перевернута Оси X и Y зеркально отражены относительно плоскости, направление оси Y изменено на противоположное.
    Координата X зеркально отражена и перевернута, координата Y зеркально отражена и перевернута Оси X и Y зеркально отражены относительно плоскости, направление осей X и Y изменено на противоположное.
  6. Нажмите .
    Новый экземпляр асимметричного компонента будет добавлен в сборку в зеркальном отражении относительно выбранной плоскости.
