Выполнение выреза с помощью 2D в 3D

Можно вырезать элементы с помощью инструмента Преобразовать в вырез на панели инструментов "2D в 3D", используя неполные эскизы.

Вытянутый вырез на панели инструментов "Элементы" допускает только полные эскизы.

Чтобы вырезать элемент:

  1. Отредактируйте эскиз.
  2. Выберите объекты эскиза, необходимые для элемента.
    Не обязательно выбирать полный эскиз.
  3. Нажмите и удерживайте клавишу Ctrl и выберите грань, которая будет начальной точкой для выреза.
  4. Нажмите Преобразовать в вырез (панель инструментов "2D в 3D") или выберите Инструменты > Инструменты эскиза > 2D в 3D > Вырезать и нажмите в графической области, чтобы задать направление выреза.
    Появится диалоговое окно Вырез-Вытянуть PropertyManager (Менеджера свойств).
  5. Отредактируйте свойства в окне Основание-вытянуть PropertyManager (Менеджере свойств).
    Для преобразования 2D в 3D можно указать глубину глухого выреза, выбрав объект эскиза. Нажмите Глубина и выберите объект в эскизе.
  6. Нажмите OK .

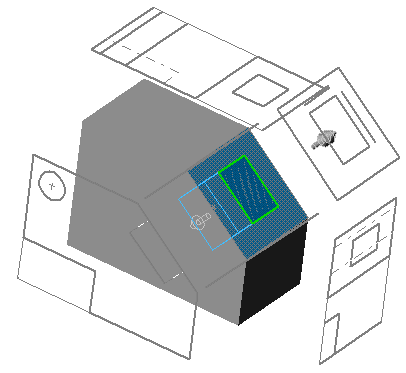

Пример выполнения выреза в преобразовании 2D в 3D

Выберите объекты эскиза, показанные во вспомогательном виде, для определения выреза.

Удерживая нажатой клавишу Ctrl, выберите грань, изображенную на основании, в качестве начальной точки.
Нажмите Преобразовать в вырез (панель инструментов "2D в 3D") и нажмите в графической области, чтобы задать направление выреза.

В окне Вырез-Вытянуть PropertyManager нажмите Глубина и выберите линию, показанную в виде спереди, для указания глубины выреза.

Нажмите OK .

Нажмите Невидимые линии отображаются (панель инструментов "Вид"), чтобы отобразить вырез.
