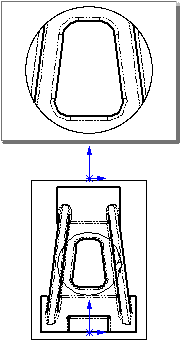

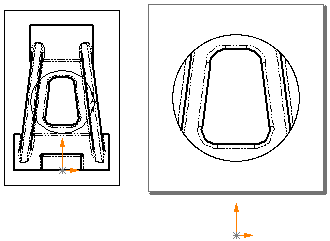

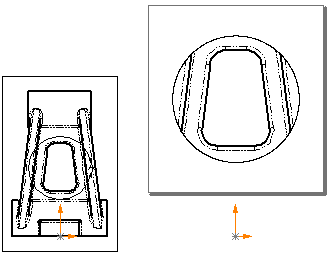

Выравнивание одного чертежного вида относительно другого Чтобы выровнять один чертежный вид с другим: Выполните одну из следующих операций:Выберите чертежные вид и нажмите Инструменты > Расстановка видов чертежа > По горизонтали к другому виду или По вертикали к другому виду. Нажмите правой кнопкой мыши на чертежный вид, выберите Выравнивание и затем выберите один из следующих параметров: Выровнять по горизонтали по исходной точке (эквивалентно параметру По горизонтали к другому виду) Выровнять по вертикали по исходной точке (эквивалентно параметру По вертикали к другому виду) Выровнять по горизонтали по центру Выровнять по вертикали по центру Указатель принимает вид . Выберите вид, по которому необходимо провести выравнивание. Исходные точки модели или центры чертежные видов выравниваются в выбранном направлении. Выравнивание поддерживается при переходе к справочному виду. На уровень вышеВыравнивание видов Восстановление первоначальной ориентации вида Выравнивание чертежного вида по кромке модели Вспомогательные виды и чертежный лист Отмена выравнивания вида
