Включение поворотов в виды с разнесенными частями

Можно создать шаги видов с разнесенными частями, которые осуществляют поворот компонента с линейным преобразованием или без него.

Чтобы создать вид с разнесенными частями в сборке, выберите Вставка > Вид с разнесенными частями.

Выполните следующие операции, чтобы включить поворот в шаг вида с разнесенными частями.

  1. В открытом окне PropertyManager выберите компоненты, которые следует повернуть в этапе с разнесенными частями.

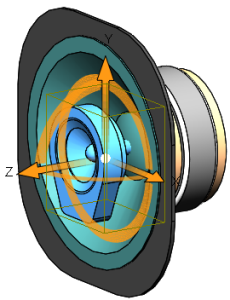

    Появятся маркеры поворота и преобразования.

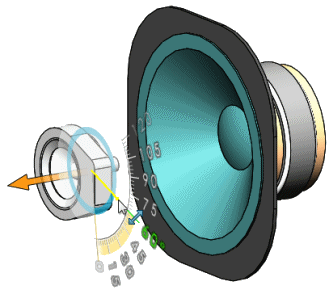

  2. Выберите маркер направления вращения и поверните его.

    Можно включить поворот и преобразование в один шаг разнесения. В окне PropertyManager можно редактировать значения расстояния преобразования и угла поворота шага разнесения.

  3. Нажмите Готово.

Просмотр шагов вращения и разнесения

В программе eDrawings можно просмотреть вращательные шаги разнесения, сохраненные в файлах сборки, и шаги разнесения, которые вращают компонент с линейным преобразованием или без него.
