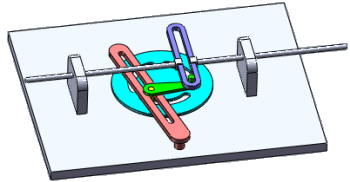

Можно создавать сопряжения болтов с прямыми или дугообразными прорезями, а также создавать сопряжения прорезей с прорезями. Можно выбрать ось, цилиндрическую грань или прорезь для создания сопряжений прорезей.
Для создания сопряжения прорезей:
- Нажмите Сопряжение
(на панели инструментов "Сборка") или .
- В PropertyManager на вкладке Механические выберите Прорезь
.
- Для Выбора сопряжений выберите грань прорези и один из следующих элементов для сопряжения с ней.
- Грань другой прямой или угловой прорези
- Ось
- Цилиндрическая грань
Можно выбрать перекрывающиеся элементы.
- Выберите вариант ограничения:
| Опция |
Описание |
|---|
| Свободно |
Позволяет компонентам свободно перемещаться в прорези. |
| В центре прорези |
Располагает компоненты в центре прорези. |
| Расстояние по прорези |
Помещает ось компонента на определенном расстоянии от конца прорези. |
| Процент вдоль прорези |
Помещает ось компонента на расстоянии, находящемся в процентном соотношении с длиной прорези. |
- Для изменения конечной точки, из которой будет проводиться измерение расстояния, выберите Переставить размер.
- Для сопряжения "прорезь в прорезь" выберите только Свободный или Центр в прорези.
- Чтобы указать ограничение прорези по умолчанию, выберите . В разделе Сопряжения прорезей выберите значение параметра Ограничение по умолчанию.
- Необязательно: Нажмите Заблокировать вращение, чтобы исключить вращение компонентов.
Заблокированные сопряжения прорезей обозначаются значком
в дереве конструирования FeatureManager.
- Нажмите
.
