Создание элемента поверхности из сетки

Инструмент Поверхность из сетки позволяет манипулировать объектом сетки, который импортирован из файла *.stl, *.obj, *.off, *.ply, *.ply2 или *.3MF для создания поверхностей и твердых тел.

Инструмент лучше всего работает с файлами сетки, которые имеют обычную призматическую геометрию (например, плоскости, цилиндры, конусы и сферы). Инструмент может не подходить для сильно нестандартных сеток, например созданных на основе 3D-сканирования органической формы. Так как элемент только создает поверхности, рекомендуемым потоком работ является отсечение поверхностей для формирования твердотельного объекта.

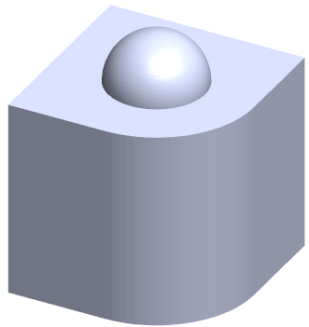

В следующем примере импортируется файл .stl в виде графического тела и используется инструмент Фасеты для выбора с окрашиванием для определения конкретных фасетов.

Чтобы создать элемент поверхности из сетки, выполните следующие действия:

  1. Выберите Инструменты > Параметры > Импорт .
    1. Для параметра Формат файла, выберите STL/OBJ/OFF/PLY/PLY2.
    2. Снимите все флажки в разделе Параметры тела сетки.
    3. В разделе Импортировать как нажмите Графическое тело.
    4. Нажмите OK.
  2. Нажмите Файл > Открыть и перейдите к файлу сетки.

  3. Нажмите Вставка > Поверхность > Поверхность из сетки .
  4. В разделе Фасеты выполните следующие действия.
    1. Очистите выбор параметра Динамическая справка, если отображение подробной справки не требуется.
    2. Для типа поверхности выберите тип, который требуется создать. Можно выбрать плоскую , сферическую , цилиндрическую или коническую поверхность.
    3. Нажмите правой кнопкой мыши в графической области и выберите Инструменты выбора > Окрасить выбранные фасеты.

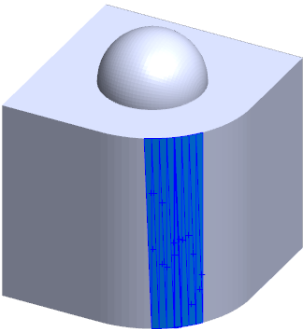

    4. Удерживая левую кнопку мыши, перемещайте указатель, чтобы выбрать фасеты. Будут выделены фасеты, пересекающиеся с Кругом выбора. Отрегулируйте радиус Круга выбора с помощью ползунка или стрелок Вверх и Вниз.

    5. Чтобы отменить выбор фасет, нажмите клавишу ALT и левую кнопку мыши и перетащите указатель на фасеты, которые требуется удалить.
    6. Нажмите .
  5. Отрегулируйте ползунок Допуск фасета для включения меньшего количества фасет сетки в создаваемую поверхность.
    При перемещении ползунка влево происходит ослабление допуска для фасет, а при перемещении вправо — усиление допуска. Например, при попытке создать плоскость и наличии трех фасет, одна из которых находится под небольшим углом относительно двух других, ослабленный допуск включит фасету под углом в плоскость, а усиленный исключит ее.
  6. Используйте настройку Размер удлинения поверхности, чтобы указать расстояние удлинения тела поверхности, которое подходит для включенных фасет и геометрической формы.
  7. В PropertyManager нажмите Расчет.

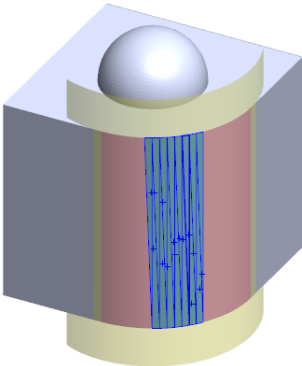

    Предварительный просмотр тела поверхности отображается в графической области.

  8. Нажмите .

    В дерево конструирования FeatureManager добавится элемент Поверхность из сетки.

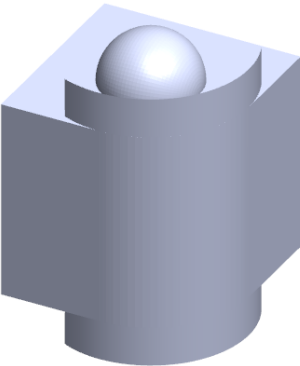

Затем можно продолжить отсечение и сшивание поверхностей для формирования модели.
