La ruta de navegación de la selección es una vista basada en contexto de la selección actual. Muestran elementos relacionados en el árbol jerárquico para piezas y ensamblajes.
Puede seleccionar un elemento en la zona de gráficos y refinar la selección a través de la representación basada en contexto del elemento mediante el uso de rutas de navegación. Por ejemplo, en un ensamblaje, al seleccionar una cara, se pueden ver todas las relaciones de posición del componente a las que pertenece esa cara.
Utilice rutas de navegación para acceder a la cadena jerárquica de entidades desde el elemento que seleccionó a través del ensamblaje o pieza de nivel superior. Las rutas de navegación permiten acceder a las selecciones comunes cercanas a las entidades de la ruta de navegación, como el croquis subyacente de una operación o las relaciones de posición de un componente.
Para relaciones de posición de ensamblajes, las rutas de navegación muestran información para:
- Relaciones de posición que se aplican a las piezas o subensamblajes seleccionados.
- Errores o fallos en las relaciones de posición.
 |
 |
| Ruta de navegación en una pieza |
Ruta de navegación en un ensamblaje |
La ruta de navegación proporciona acceso a las herramientas que utiliza en el gestor de diseño del FeatureManager. Puede ocultar el gestor de diseño del FeatureManager y continuar interactuando con los elementos en la zona de gráficos. Las rutas de navegación muestran el estado de supresión de las entidades.
Las rutas de navegación están activadas de forma predeterminada y aparecen en la esquina superior izquierda de la zona de gráficos al seleccionar:
- Una entidad en la zona de gráficos.
- Un nodo en el gestor de diseño del FeatureManager.
Las rutas de navegación no aparecen al abrir un PropertyManager, al seleccionar una anotación o cota en la zona de gráficos o al realizar una selección múltiple de entidades.
| Para eliminar las rutas de navegación:
|
Haga clic en un área abierta de la zona de gráficos o pulse la tecla Esc. |
| Para desactivar la ruta de navegación:
|
Haga clic en y desactive Mostrar ruta de navegación en la selección. |
| Para mostrar las rutas de navegación en un estado semitransparente en el puntero:
|
Haga clic en y seleccione Mostrar rutas de navegación en el puntero del ratón. |
|
Para visualizar una barra de herramientas que contiene herramientas relacionadas con una selección:
|
Haga clic en la ruta de selección. |
|
Para visualizar la barra de herramientas contextual y un menú contextual:
|
Haga clic con el botón derecho del ratón en el artículo. |
|

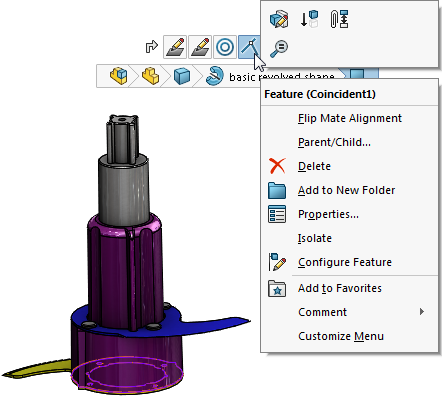

Para visualizar una barra de herramientas contextual y un menú contextual de una relación de posición del componente en un ensamblaje:
|
Haga clic con el botón derecho del ratón en la ruta de navegación de la relación de posición. Al seleccionar una relación de posición, su nombre aparece en una sugerencia y la relación de posición se resalta en la zona de gráficos.
Esto proporciona la misma información que está disponible al hacer clic con el botón derecho del ratón en un componente del gestor de diseño del FeatureManager y hacer clic en Ver relaciones de posición para abrir la ventana Ver relaciones de posición.  |
|
Para ver una sugerencia y resaltar la operación correspondiente en la zona de gráficos:
|
Sitúe el cursor sobre una ruta de navegación. |
Cuando se utilizan rutas de navegación para acceder a los planos de referencia de una pieza, puede:
- Controlar la visibilidad del plano de referencia.
- Preseleccionar planos de referencia para utilizarlos como planos de croquis, utilizarlos en una operación o para crear una relación de posición de ensamblajes.
Mover la ruta de navegación de selección al cursor
Para mover la ruta de navegación hasta la ubicación del cursor, pulse la tecla D.
Al editar un croquis o abrir un PropertyManager, después de cambiar un valor, haga clic en la zona de gráficos y, a continuación, pulse la tecla D para mover la esquina de confirmación hacia el cursor.
D está asignada como el método abreviado de teclado para mover la esquina de confirmación o las rutas de navegación de selección hacia el cursor, a menos que haya asignado D como método abreviado para otra acción de SOLIDWORKS.
Para asignar una tecla diferente para mover los controles:
- Haga clic en .
- En el cuadro de diálogo Personalizar, en la pestaña Teclado, en el campo Buscar, introduzca Mover la ruta de navegación de selección, Esquina de confirmación.
- En la columna Método(s) abreviado(s) de la herramienta, introduzca una tecla no utilizada o una combinación de teclas.
- Haga clic en Aceptar.
