深度和特征归属

修改装饰螺纹线行为以提高可用性。

此功能适用于在 SOLIDWORKS 2022 及更高版本中创建的新零件。 要将此功能应用到旧零件并进行升级，请右键单击 FeatureManager ® 设计树中的零件节点 ，然后选择升级装饰螺纹线特征。

对于在 SOLIDWORKS 2022 和更高版本中创建的零件模板，您可以保留深度和特征归属的旧功能。 在零件模板中，在添加装饰螺纹线之前，单击 工具 > 选项 > 文档属性 > 绘图标准 > 注解 ，然后清除将新装饰螺纹线行为应用到新零件。 默认情况下将为新零件模板选择此选项，而会为旧零件模板清除此选项。 此选项仅对新零件模板启用；将对零件文档禁用。

如果您使用插入 > 镜向零件命令，镜向的零件将从基体零件继承装饰螺纹线行为。 例如，如果在 SOLIDWORKS 2021 中创建了基体零件，则镜向的零件会从基体零件继承装饰螺纹线的旧行为。

无论位于该边线的下游特征进行哪些更改，SOLIDWORKS 都会测量该边线的原始位置的深度。 在上图中，原始螺纹深度为从切除拉伸边线开始 80 mm。 如果您添加第二个切除拉伸以重新定位该边线，装饰螺纹线将保留原始螺纹深度 80 mm。

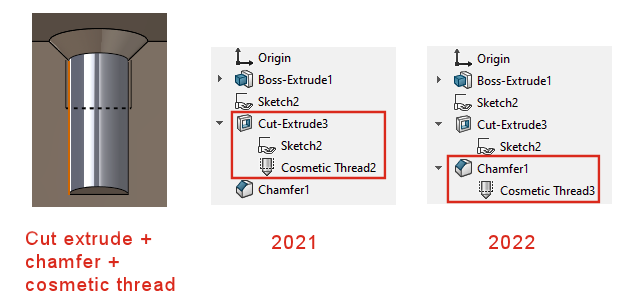

装饰螺纹线为 FeatureManager 设计树中的最新特征所拥有，其面共享为附加螺纹线所选择的共用边线。 在下图中，您将创建切除拉伸、添加倒角，然后从倒角边线添加装饰螺纹线。 在 SOLIDWORKS® 2022 中，倒角特征拥有装饰螺纹线，因为其面与装饰螺纹线共享共用边线。
