產生 2D 圖紙

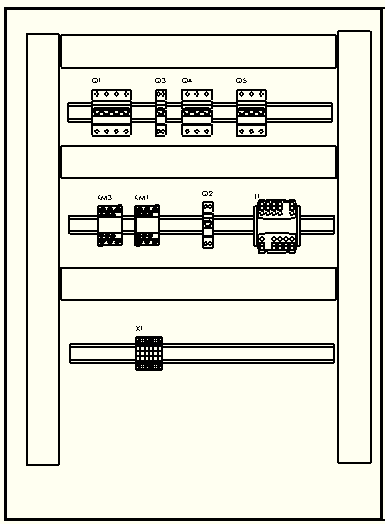

插入零組件後，就可以產生可新增到回路工程圖紙中的 2D 圖紙。

SOLIDWORKS Electrical 使用 SOLIDWORKS 功能來產生圖紙。2D 圖紙會在圖形區域中開啟，但與 SOLIDWORKS 指令不同的是，不會載入圖框。此圖紙原理圖的圖框尺寸設定位於回路工程組態中。

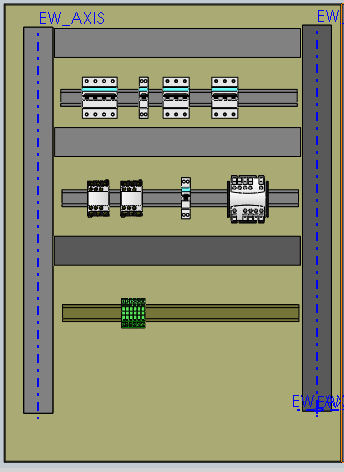

視圖控制台的側邊控制板隨即開啟，讓您可以拖曳要使用的視圖。圖紙的構圖可供您完全自由發揮。

SOLIDWORKS Electrical 圖紙功能表有兩個指令。

產生標注：在視圖中產生零組件標注。

產生工程圖紙：產生新圖紙。圖框會自動新增，且檔案將以 EWG 格式儲存至回路工程的圖紙目錄中。

圖紙會自動新增至該回路工程的圖紙清單中。
