Podpora tabulky přířezů v tabulkách kusovníku

V zájmu snadného použití bylo aktualizováno uživatelské rozhraní a funkce pro podrobné tabulky přířezů v tabulkách kusovníku.

Aktualizace tabulek přířezů svarů:

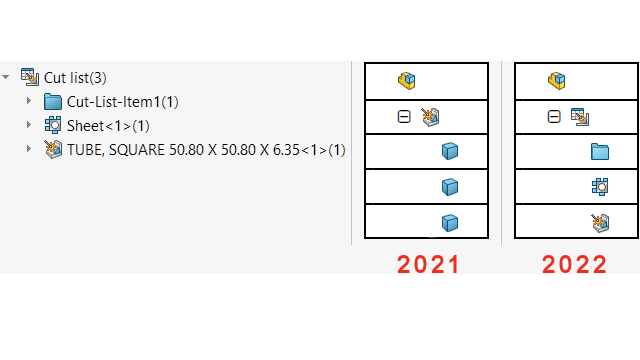

  • Ikony tabulky odpovídají ikonám použitým ve stromu FeatureManager®.
  • V nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Kusovník je možnost Kombinovat položky v seznamu řezů v BOM bez ohledu na profil, pokud byly délky sjednoceny (starší chování) přejmenována na Kombinovat položky tabulky přířezů o stejné délce s různými profily (chování verzí před 2019).
  • Detailní tabulky přířezů jsou k dispozici pro všechny typy kusovníků. Dříve byly podrobné tabulky přířezů k dispozici pouze pro odsazené kusovníky. Možnosti můžete určit v části Detailní tabulka přířezů PropertyManageru Kusovník.
  • Součásti v odsazených kusovnících můžete rozpustit automaticky nebo ručně. V PropertyManageru Kusovník vyberte Rozpustit řádky úrovně dílu, abyste automaticky rozpustili všechny řádky úrovně svařovaného dílu.
    Detailní tabulka přířezů je vymazána, možnost Rozpustit řádky na úrovni dílů je vymazána Detailní tabulka přířezů je vybrána, možnost Rozpustit řádky na úrovni dílů je vymazána Detailní tabulka přířezů je vybrána, možnost Rozpustit řádky na úrovni dílů je vybrána
  • V PropertyManageru Vlastnosti konfigurace můžete pod položkou Možnosti kusovníku určit možnosti pro Zobrazení položky v tabulce přířezů, jestliže součást použita v sestavě (odsazený kusovník pouze s detailní tabulkou přířezů). Tato možnost zobrazí, skryje nebo propaguje položky tabulky přířezů odsazených kusovníků. Možnost Propagovat rozpouští řádek úrovně dílu a zobrazí položky tabulky přířezů v odsazeném kusovníku při výběru možnosti Detailní tabulka přířezů. Ve stromu FeatureManager můžete kliknout pravým tlačítkem na libovolnou součást a kliknutím na možnost Obnovit v kusovníku přesunout součásti zpět do Zobrazení tabulky přířezů.

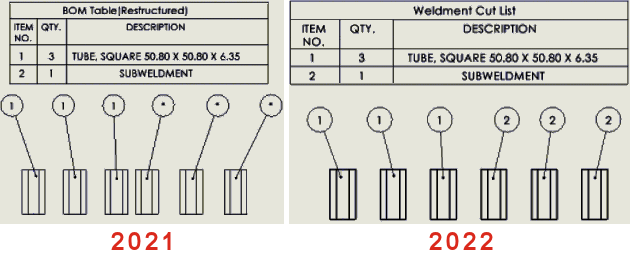

  • Když použijete pozice pro podsvary tabulky přířezů v kusovnících, vlastnosti pozice odpovídají propojenému kusovníku. Před verzí SOLIDWORKS 2022 se pozice aplikované na těla, která patřila k podsvarům, objevily s hvězdičkou. Pozice mají nyní odpovídající číslo položky.
