Správce vlastností Narovnané trasy umožňuje spravovat vytvoření narovnané trasy ze sestavy trasy.
- Nástroj pro spuštění Správce vlastností Narovnané trasy je v nabídce SOLIDWORKS Electrical.

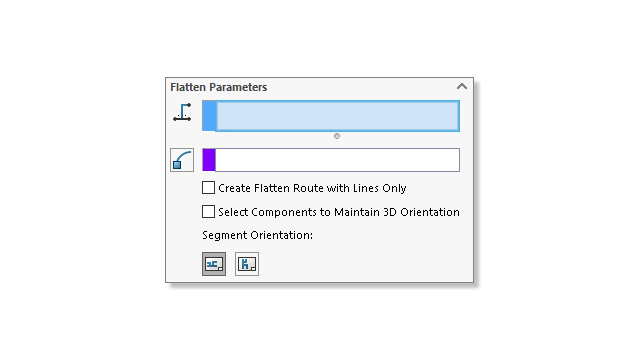

- V části Výběr segmentů horizontální trasy můžete vybrat několik segmentů nepřetržité trasy, které se mají v konfiguraci narovnání objevovat jako vodorovné.
- Možnost Vytvořit narovnání pouze s čarami umožňuje převést splajny na čáry.
- Správce vlastností Narovnat trasu automaticky rozpozná připojené segmenty, když vyberete první úsek skici a zobrazí je ve vybraném dialogovém okně.
- Vyberte možnost Součásti k zachování 3D orientace se smyčkami, aby smyčky se spojkami udržovaly svoji 3D orientaci, ať je umístíte kamkoli.
- Když je otevřený správce vlastností Upravit narovnanou trasu, klepněte levým tlačítkem na úsek trasy v grafické ploše, abyste získali přístup k nástrojům pro úpravy.
