Insertion des appareils
Pour insérer des appareils, deux méthodes sont à votre disposition : vous pouvez utiliser le menu contextuel de la référence constructeur ou double-cliquer sur la référence constructeur.
Implantation du matériel
|
Menu : Mise en armoire > Insérer plusieurs vignettes 2D
Menu contextuel de la référence de l'appareil : Insérer
Cliquez deux fois sur la référence de l'appareil |
Si une vignette 2D a été associée à la référence constructeur, elle est utilisée lors de l'implantation. Vous pouvez cliquer sur Autre symbole pour sélectionner, dans le sélecteur de vignettes de mise en armoire, un autre symbole associé à cette référence constructeur.
Si aucun symbole n'est associé, SOLIDWORKS Electrical utilise le symbole générique (par exemple EW_2D_CircuitBreaker pour un disjoncteur) en tenant compte des dimensions définies dans la référence constructeur.
Au moment de l'insertion, le panneau ancrable se modifie pour afficher les options d'insertion.
Si vous sélectionnez plusieurs composants, la boîte de dialogue Ordre d'insertion s'ouvre pour vous aider à gérer les symboles associés et à définir l'ordre d'insertion des vignettes 2D.
Spécifier le symbole à insérer
1. Cliquez sur le bouton Autre symbole pour sélectionner un autre symbole que celui proposé.
Orientation du symbole
2. Permet de gérer le sens d'insertion de la vignette 2D. Sélectionnez l'angle de rotation du symbole.
Options
Masquer l'arrière-plan : Lorsque cette option est sélectionnée, les éléments placés derrière celui en cours d'insertion sont systématiquement masqués.

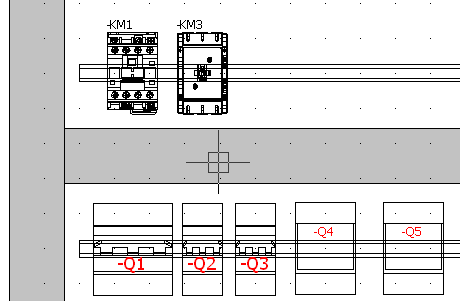

3. Cliquez sur le point d'insertion dans l'interface graphique.
Le facteur d'échelle sélectionné lors de l'implantation de l'armoire est affecté lors de l'implantation de l'appareil.
La copie d'un appareil existant dans l'interface graphique crée automatiquement une nouvelle référence, identique à la référence d'origine.
Vous pouvez également ajouter un nouvel appareil en sélectionnant l'icône Ajouter une référence constructeur dans le menu.
La boîte de dialogue de sélection d'une référence constructeur s'ouvre, vous permettant de sélectionner une nouvelle référence. Après validation, celle-ci est prête à être implantée.
