Paramètres du bornier (DIN)
|
Menu : Projet électrique > Configurations > Folio de bornier... > Propriétés
Menu : Projet électrique > Configurations > Folio de bornier... > Nouveau
Panneau ancrable > Menu contextuel du projet électrique : Configurations > Folio de bornier... > Propriétés
Panneau ancrable > Menu contextuel du projet électrique : Configurations > Folio de bornier... > Nouveau |
Un fichier de configuration de bornier regroupe l'ensemble des paramètres de mise en page du bornier. Vous pouvez créer autant de fichiers de configuration que vous le souhaitez. Les configurations sont regroupées au sein de la Gestion des configurations de bornier.
La boîte de dialogue d'édition d'un fichier de configuration se divise en deux parties. La partie supérieure illustre les paramètres affichés dans la partie inférieure. Lorsque vous sélectionnez un paramètre, le graphisme affiche en rouge sa correspondance. Vous pouvez désactiver l'aperçu en cochant la case Aperçu des folios au bas de la boîte de dialogue.
Plusieurs onglets regroupent les paramètres par thème.
Général
Cet onglet permet de nommer le fichier de configuration et de lui donner une description et ce dans toutes les langues prises en charge par le logiciel. Lors d'un changement de nom, celui-ci se répercute automatiquement dans toutes les interfaces où il est utilisé (par exemple, Configurations ou liste des borniers).
Grille
Cet onglet permet de gérer la mise en page du folio du bornier sur le folio.
Le folio d'un bornier suivant la norme DIN fait appel à un symbole spécifique représentant une grille dans laquelle les données relatives au bornier sont renseignées automatiquement. La partie inférieure de la boîte de dialogue vous permet de gérer le symbole de grille qui sera utilisé et le cartouche associé aux borniers
Symbole de grille : Les symboles de grille sont disponibles dans la bibliothèque des symboles. Des icônes spécifiques vous permettent de sélectionner, de supprimer et d'éditer le symbole. Les données sont propagées dans les attributs.
Cartouche : Affiche le cartouche dans lequel les folios seront tracés (Cartouche par défaut : cartouche associé aux folios de bornier dans la Configuration du projet électrique ou Cartouche spécifique à cette configuration : tous les borniers utilisant cette configuration seront générés avec ce cartouche). Le coin inférieur gauche du cartouche doit être positionné sur les coordonnées (0,0). Tous les paramètres de mise en page sont basés sur ce point. Des icônes spécifiques vous permettent de sélectionner et d'éditer la mise en page.
|
Permet d'ouvrir le sélecteur de symboles afin de sélectionner le symbole voulu. |
|
Supprime le symbole. |
|
Ouvre l'éditeur de symbole afin de le modifier. |
Général
Coordonnées en X : Permet de gérer le décalage (A) en X du point d'insertion du symbole de grille par rapport au tenant du cartouche (0,0).
Coordonnées en Y : Permet de gérer le décalage (B) en Y du point d'insertion du symbole de grille par rapport au tenant du cartouche (0,0).
Orientation du bornier : Définit le sens dans lequel les données sont générées, soit de gauche à droite pour un bornier horizontal soit de haut en bas pour un bornier vertical.
Nombre de brins par folio : Définit le nombre de brins maximum pouvant être contenus sur un folio (nombre de colonnes sur un bornier horizontal).

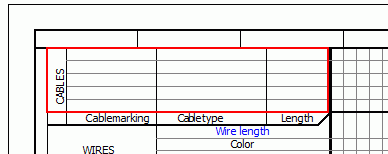

Nombre de câbles côté Tenant : Définit le nombre de câbles pouvant être gérés dans la partie Tenant.
Nombre de câbles côté Aboutissant : Définit le nombre de câbles pouvant être gérés dans la partie Aboutissant.
Les bornes sont générées sur un nouveau folio lorsqu'au moins l'un de ces trois paramètres (Nombre de brins par folio, Nombre de câbles côté Tenant et Nombre de câbles côté Aboutissant) a atteint la valeur maximum définie dans la configuration.
Formule pour indiquer le brin de câble connecté : Ouvre la Gestion des formules permettant de paramétrer le texte affichant le brin de câble.
Ponts
Général

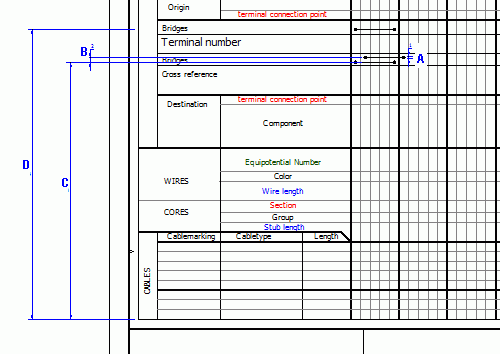

Diamètre des points : Permet d'indiquer le diamètre (A) des points représentant la connexion du pont sur la borne.
Décalage entre 2 ponts : Permet d'indiquer la distance (B) entre deux lignes représentant un pont.
Distance entre l'origine et le dessin du pont en partie basse ou à gauche : Permet de définir la distance (C) entre le tenant du symbole de grille et le pont côté Aboutissant.
Distance entre l'origine et le dessin du pont en partie haute ou à droite : Permet de définir la distance (D) entre l'origine du symbole de grille et le pont côté Tenant.
Couleur : Permet d'indiquer la couleur dans laquelle sera dessiné le pont (point et ligne).
Ponts automatiques
Couleur : Permet d'indiquer la couleur dans laquelle seront dessinés les ponts automatiques.
Afficher le fil : Permet d'afficher/masquer le fil connecté à la borne lorsqu'elle est reliée à une autre.
Données du fichier
Cet onglet permet de paramétrer la génération automatique des informations qui seront transférées dans les propriétés du folio de bornier. Un clic dans la colonne de droite permet d'ouvrir la Gestion des formules.
Description : Permet de paramétrer la génération automatique des données qui seront transférées dans la description du folio de bornier.
Données utilisateur/Données traduisibles : Permet de paramétrer la génération automatique des données qui seront transférées dans les données utilisateur du folio de bornier.
