Etiquettes de fil
|
Menu contextuel d'un fil : Afficher / masquer les étiquettes de fils |
L'étiquette de fil affichant principalement le numéro du fil, il convient au préalable de s'assurer que la numérotation des fils a été lancée.
Les étiquettes de fil sont matérialisées par un symbole et des attributs pouvant afficher les données ou les propriétés associées au fil.
Les étiquettes de fil disposent d'un menu contextuel permettant entre autres d'éditer les propriétés du fil.
Configuration du symbole à utiliser
|
Paramètres de projet électrique : Onglet Graphique |
|
Permet d'ouvrir le sélecteur de symboles afin de sélectionner le symbole voulu. |
|
Supprime le symbole. |
|
Ouvre l'éditeur de symbole afin de le modifier. |

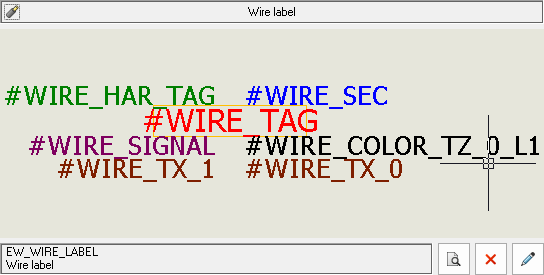

Les symboles matérialisant les étiquettes de fils ne disposent pas de circuits, ni de points de connexion. Dans les propriétés du symbole, sélectionnez Etiquettes de fil dans le paramètre Type de symbole.
