Beispiele für die Verwaltung komplexer Ecken

Dieser Abschnitt enthält Beispiele für komplexe Ecken mit verschiedenen Trimmreihenfolgen.

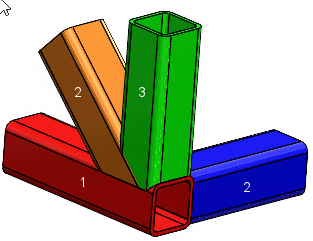

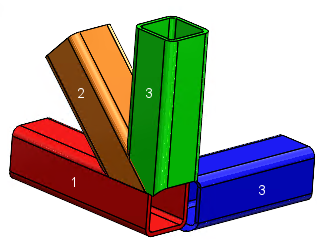

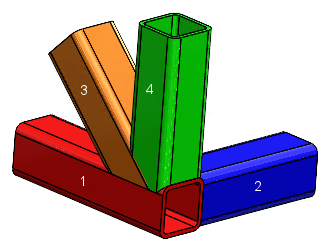

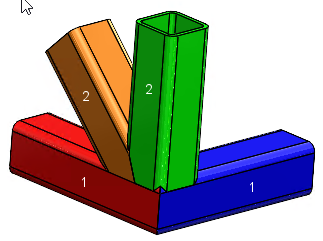

In den nachfolgend angeführten Beispielen stellen die Zahlen auf den Bauteilen Trimmreihenfolgen dar:
  • Trimmreihenfolge = 1
  • Trimmreihenfolge = 1
  • Trimmreihenfolge = 2
  • Trimmreihenfolge = 2
  • Trimmreihenfolge = 1
  • Trimmreihenfolge = 2
  • Trimmreihenfolge = 2
  • Trimmreihenfolge = 3
  • Trimmreihenfolge = 1
  • Trimmreihenfolge = 2
  • Trimmreihenfolge = 3
  • Trimmreihenfolge = 4
  • Trimmreihenfolge = 1
  • Trimmreihenfolge = 2
  • Trimmreihenfolge = 3
  • Trimmreihenfolge = 3

Bauteil in Trimmwerkzeugteil-Gruppe

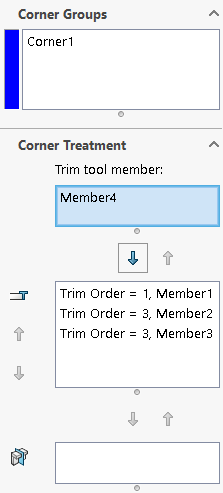

Wenn Sie im PropertyManager Komplexe Ecke ein Bauteil aus der Gruppe Körpertrimmung in die Gruppe Trimmwerkzeugteil verschieben, werden die übrigen Bauteile getrimmt. Das Trimmen basiert auf:

  • der Trimmreihenfolge der verbleibenden Bauteile
  • der Position des Bauteils, das in die Gruppe Trimmwerkzeugteil verschoben wird.

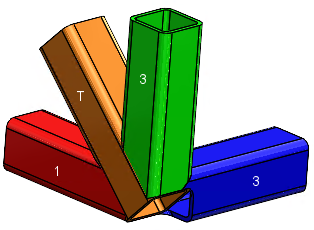

Im folgenden Beispiel steht „T“ dafür, dass Bauteil 4 in die Gruppe Trimmwerkzeugteil verschoben wird.

Bauteil in planarer Werkzeuggruppe

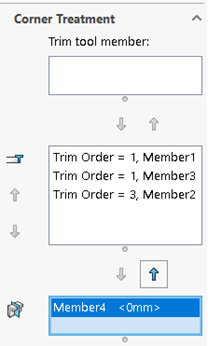

Wenn Sie im PropertyManager Komplexe Ecke ein Bauteil in die Gruppe Planares Werkzeug verschieben, wird das verschobene Bauteil getrimmt. Das Trimmen basiert auf der Trimmreihenfolge und den Positionen der Bauteile, die das verschobene Bauteil berühren.

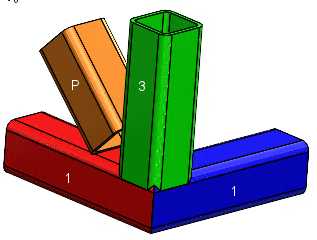

Im folgenden Beispiel steht „P“ dafür, dass Bauteil 4 in die Gruppe Planares Werkzeug verschoben wird.
