Annotazioni 3D (barra degli strumenti Annotazioni) |
Inserire le annotazioni in una parte o assieme. Le annotazioni 3D sono organizzate in viste di annotazione che corrispondono alle viste ortografiche del modello, come la frontale, inferiore, ecc. Queste viste possono poi essere usate in un disegno. Queste viste sono convertite nelle rispettive versioni 2D e le annotazioni inserite nel modello vengono preservate nel disegno. |
|
Elementi del modello (barra degli strumenti Annotazioni) |
Inserire le quote, le annotazioni e la geometria di riferimento da un documento di parte o assieme ad un disegno in una sola operazione. Tutte le quote possono essere specificate o solo quelle contrassegnate per i disegni. |
|

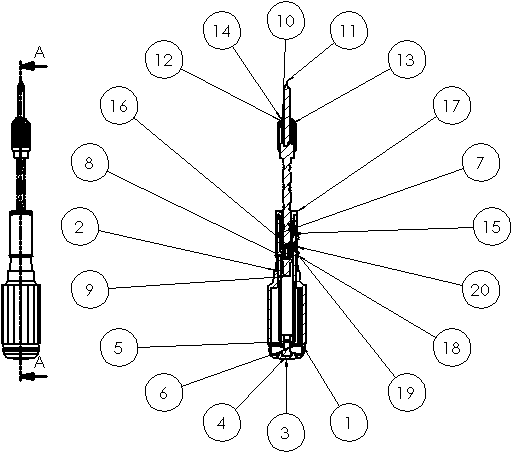

Bollatura automatica (barra degli strumenti Annotazioni) |
Aggiungere le bollature a tutti i componenti in una vista di disegno in una sola operazione, scegliendo un layout e uno stile di bollatura, dimensione e testo.
|
|
Quota intelligente, Quotatura automatica (barra degli strumenti Quote/Relazioni) |
Inserire le quote di riferimento orizzontali e verticali nelle viste di disegno come linea di base, catena o quote dell'ordinata. |
|
Tacche di centratura (barra degli strumenti Annotazioni) |
Aggiungere le tacche di centratura a tutte le entità appropriate in una vista di disegno con una sola operazione, scegliendo lo stile singolo, lineare o circolare, la dimensione della tacca, le linee di estese, il carattere, l'angolo e il livello con nome.
|
|
Linee di mezzeria (barra degli strumenti Annotazioni) |
Aggiungere le linee di mezzeria a tutte le entità appropriate in una vista di disegno con una sola operazione.
|
