Riferimenti di mesh diretta

Dopo avere utilizzato la Preparazione guidata della mesh, è possibile fare riferimento ai vertici della funzione di mesh per tracciare direttamente sulla mesh. Quindi sarà possibile usare gli schizzi per creare superfici e un modello solido. I progettisti dei beni di consumo dovrebbero usare i riferimenti di mesh diretta per le sagome più complesse. I riferimenti di mesh diretta si utilizzano perchè sono più semplici e più precisi rispetto alla Creazione guidata delle superfici.

Per usare il riferimento di mesh diretta:

  1. aprire un file di mesh e prepararlo usando la Preparazione guidata della mesh.
  2. Tracciare i punti della spline sulla mesh che scattano sui vertici della mesh.
    In questo esempio, si apre una mesh di uno strumento a mano complesso.

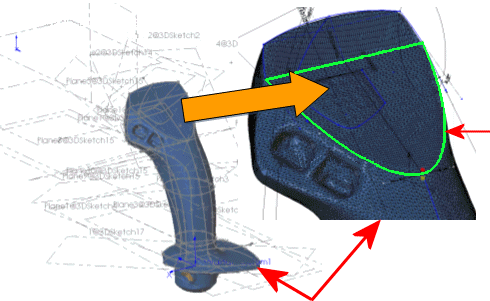

    DirMeshRef.gif Schizzo
    Mesh
  3. Completare gli schizzi facendo riferimento alle aree fondamentali del progetto della mesh. Ecco riportato un esempio delle spline dello schizzo che catturano l'intento del progetto.
  4. Usare gli schizzi per creare le superfici.
  5. Usare gli strumenti di superficie (come Allunga, Accorcia e Estendi), per rifilare le superfici non desiderate. Quindi unire insieme le superfici e ispessirle per generare un modello solido. Applicare i raccordi nel modo necessario per completare il modello solido.
