参照先（Contains）タブと使用先（Where Used）タブの Treehouse ビュー（SOLIDWORKS PDM Professional のみ）

参照先（Contains）タブおよび使用先（Where Used）タブの Treehouse ビューを使用して、選択したファイルの参照を確認できます。 親子関係がグラフィカル ツリー形式で表示されます。

ツールバー

バージョン（Version） 参照を表示するファイル バージョンです。

デフォルトは最新バージョンです。

別のファイル バージョンを選択するには、このコントロールを展開します。

は、リビジョンを示します。

は、元のバージョンを示します。
コンフィギュレーション 参照を表示するコンフィギュレーションです。

デフォルトはアクティブなコンフィギュレーションです。

参照をリストするコンフィギュレーションを選択するには、このコントロールを展開します。

コンフィギュレーションを表示しない（Do not show configurations）を選択した場合は、任意のコンフィギュレーションから参照されているすべてのファイルが表示されます。
レベル ファイル階層全体（すべてのレベルを表示（Show All Levels））またはトップ レベルのファイル階層のみ（トップ レベルのみ（Top Level Only））のファイル参照が表示されます。

このオプションは、直前に使用したオプションに設定されます。

ファイル名（File name）列の コントロールと コントロールを使用して階層の展開または折りたたみを行うことができます。
参照バージョン（Referencing Version）
使用先（Where Used）タブでのみ使用できます
 親ファイルの最新アタッチ バージョンまたは親ファイルのすべての参照バージョンが表示されます。
エクスポート（Export） ツリー構造のすべてのファイルを Microsoft Excel にリストします。
Microsoft Excel がインストールされていない場合は、リストは <filepath>.csv ファイルとしてエクスポートされます。
サムネイル付きでエクスポート（Export with thumbnails） すべてのファイルをサムネイルとともに Microsoft Excel にリストします。
印刷（Print） > すべて印刷（Print All） ツリー構造全体を印刷します。
印刷（Print） > 表示範囲を印刷（Print Display） 範囲の特定の部分を印刷するには、 を使用します。 表示されている範囲が印刷されます。 一部拡大 （Zoom to Area）を使用
印刷（Print） > 印刷プレビュー（Print Preview） 現在の印刷指定のプレビューを表示します。 プレビューは、用紙サイズ、スケール、向きに基づいて表示されます
テーブル表示 ファイルとその参照をテーブル形式で表示します。
Treehouse ビュー（Treehouse view） extentsDisplays ファイルとその参照を階層ツリー形式で印刷します。

Treehouse のツール

一部拡大（Zoom to Area） 選択された領域を拡大します。
全体を表示（Zoom to Fit） 拡大、または縮小することにより、ツリー階層の全体を見ることができます。
表示設定（Visibility） > ファイル名の拡張子（File name extension） ファイル名と拡張子を表示します。
表示設定（Visibility） > ファイル タイプ アイコン（File type icon） ノードにファイル アイコンを表示します。
表示設定（Visibility） > サムネイル プレビュー（Thumbnail preview） ノードにファイルのサムネイルを表示します。
ノード スタイル（Node Style） > 縦（Portrait） ツリー構造を縦モードで表示します。
ノード スタイル（Node Style） > 横（Landscape） ツリー構造を横モードで表示します。
ノード スタイル（Node Style） > 最小（Compact） ノードにファイル名、アイコン、およびサムネイルのみを表示します。
子をグループ化（Group children）
参照先（Contains）タブでのみ使用できます。
 1 つの親の子ノードをグループ化します。 リーフ ノードであり、他の外部参照を持たない子ノードのみが、グループ化されます。

子参照も親である場合は、グループ化されません。 たとえば、アセンブリはグループ化されません。
図面ノード（Drawer）
参照先（Contains）タブでのみ使用できます。
 参照部品またはアセンブリ ノード内の図面ノードを表示します。 図面ノードを表示または非表示にするには、参照部品またはアセンブリ ノードの をクリックします。

節点

各部品、アセンブリ、および図面が、ツリー内のノード別に表示されます。 ファイル名、インスタンス数、コンフィギュレーション名などの情報が表示されます。 これらの詳細を表示するには、ノードにカーソルを合わせます。



1 ファイル タイプ アイコン
2 ファイル名
3 コンフィギュレーション名
4 Quantity
5 サムネイル（Thumbnail）
6 ノードを展開して、さらにファイルの詳細を表示します。

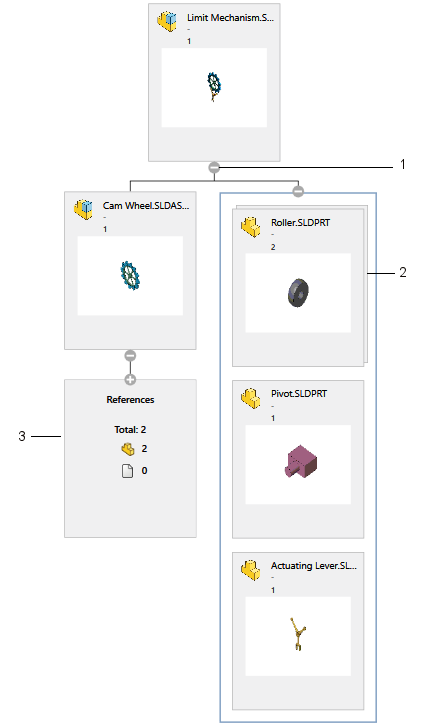

その他のユーザー インタフェース要素

1 子構成部品を展開または収縮します。 すべての子構成部品（サブアセンブリを含む）を展開または縮小するには、Shift キーを押しながらクリックします。
2 複数のコンフィギュレーション
3 SOLIDWORKS の参照と SOLIDWORKS 以外の参照の数を表示します。
