깊이 및 피처 소유권

나사산 표시 동작이 사용성을 개선하도록 수정되었습니다.

이 기능은 SOLIDWORKS 2022 이상에서 작성된 새 파트에 적용됩니다. 이 기능을 기존 파트에 적용하고 업그레이드하려면 FeatureManager ® 디자인 트리에서 파트 노드 를 오른쪽 클릭하고 나사산 피처 업그레이드를 선택합니다.

SOLIDWORKS 2022 이상에서 작성된 파트 템플릿의 경우 깊이 및 피처 소유권에 대한 기존 기능을 유지할 수 있습니다. 파트 템플릿에서 나사산 표시를 추가하기 전에 도구 > 옵션 > 문서 속성 > 제도 표준 > 주석 을 클릭하고 새 파트에 새 나사산 표시 동작 적용을 선택 취소합니다. 이 옵션은 새 파트 템플릿에 대해 기본적으로 선택되며 기존 파트 템플릿에 대해서는 선택 취소되어 있습니다. 이 옵션은 새 파트 템플릿에 대해서만 활성화되어 있고 파트 문서에 대해서는 비활성화되어 있습니다.

삽입 > 대칭 복사 파트 명령을 사용할 경우 대칭 복사된 파트는 베이스 파트에서 나사산 표시 동작을 상속합니다. 예를 들어, 베이스 파트가 SOLIDWORKS 2021에서 작성된 경우 대칭 복사된 파트는 베이스 파트의 나사산 표시에 대한 이전 동작을 상속합니다.

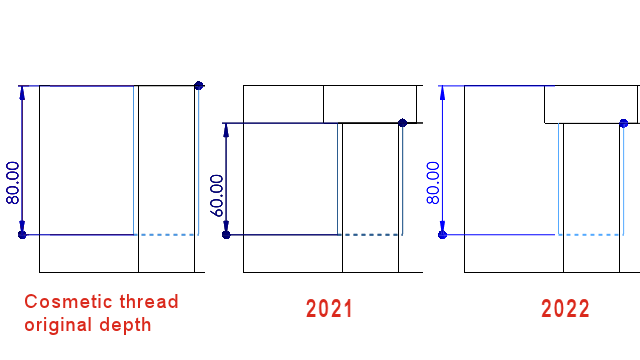

SOLIDWORKS는 모서리를 재배치한 다운스트림 피처의 변경 내용에 상관없이 모서리의 원래 위치에서 깊이를 측정합니다. 위 이미지에서 원래 나사산 깊이는 컷 돌출 모서리로부터 80입니다. 해당 모서리를 재배치한 두 번째 컷 돌출을 추가한 경우 나사산 표시는 원래 나사산 깊이(80mm)를 유지합니다.
나사산 표시는 FeatureManager 디자인 트리에서 나사산을 연결하기 위해 선택한 공통 모서리를 공유하는 면의 최신 피처가 소유합니다. 아래 이미지에서는 컷 돌출을 작성하고 모따기를 추가한 후 모따기 모서리에서 나사산 표시를 추가합니다. SOLIDWORKS® 2022에서 면이 나사산 표시와 공통 모서리를 공유하므로 모따기 피처가 나사산 표시를 소유합니다.
