Caixas delimitadoras em soldagens

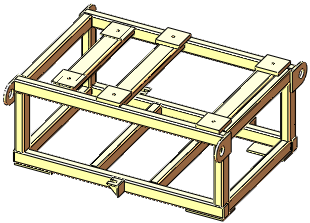

Você pode criar uma caixa delimitadora para qualquer item em uma lista de corte, independentemente dos tipos de corpos sólidos no item da lista de corte.

A caixa delimitadora é representada por um esboço em 3D e é baseada, por padrão, no plano X-Y. Considerando a orientação da caixa delimitadora, a caixa delimitadora é a menor caixa na qual o corpo cabe.

Trabalho com caixa delimitadora para itens de lista de corte

Para criar uma caixa delimitadora para itens de lista de corte:

  1. Abra a peça que tem os itens da lista de corte na árvore de projetos do FeatureManager.

  2. Na árvore de projeto do FeatureManager:
    1. Se o ícone Lista de corte estiver FM_CutList_NeedsUpdate.gif, clique com o botão direito em Atualizar.
    2. Clique com o botão direito do mouse em Lista de corte e então clique em Criar caixa delimitadora.
      Caixas delimitadoras são criadas para cada item cortado listado no modelo, mas ficam ocultas na área de gráfico.
    3. Expanda Lista de corte .
    4. Em um Item da lista de corte FM_folder.gif, clique em Caixa Delimitadora_ Item da lista de corte e em Exibir .
    5. Clique novamente em Caixa Delimitadora_Item da lista de corte .
      Uma caixa delimitadora é exibida.
    6. Clique com o botão direito em Itens de lista de corte FM_folder.gif e selecione Propriedades.
      A caixa de diálogo Propriedades da Lista de corte exibe 3D-Comprimento de Caixa Delimitadora, 3D-Largura de Caixa Delimitadora, 3D-Altura de Caixa Delimitadora, e 3D-Volume de Caixa Delimitadora. Se você criar um desenho, estes valores aparecem na lista de materiais.
    7. Clique em OK.
  3. Para editar uma caixa delimitadora, clique com o botão direito em Lista de corte ou em um Item da lista de corte que já tem uma caixa delimitadora e clique em Editar caixa delimitadora para alterar o plano de orientação ou a face no PropertyManager.
  4. Para apagar uma caixa delimitadora, clique com o botão direito Lista de corte ou em um Item da lista de corte e clique em Apagar caixa delimitadora em 3D.
