Расположение заметок

Ниже приведены способы расположения заметок.
  • Можно указать положение выбранной заметки в окне PropertyManager Заметка или выбрать параметр Отобразить на экране в разделе Параметры.
  • Чтобы переместить заметку, выберите ее и нажмите Переместить объекты (панель инструментов "Эскиз"). Можно также изменить координаты заметки или с помощью параметров привязки выполнить ее привязку к новому местоположению.
  • Переместите заметки путем перетаскивания.
  • В разделе Формат текста окна PropertyManager Заметка задайте выравнивание текста заметки по вертикали.
  • Используйте прямоугольник для расположения заметки.

Указание положения заметки с помощью координат X-Y

Можно указать положение выбранной заметки в окне "Заметка" PropertyManager (Менеджера свойств) или или с помощью параметра Отобразить на экране в разделе Параметры.

Чтобы указать положение заметки с помощью ее координат X-Y на экране, выполните следующие действия.

  1. Выберите заметку.
  2. В окне PropertyManager Заметка выберите параметр Отобразить на экране в разделе Параметры.
    В графической области появятся поля координат .
  3. В появившихся полях X и Y измените координаты X-Y для выбранной заметки. Позиция (0,0) находится в нижнем левом углу чертежного листа.
  4. Нажмите вне области заметки, чтобы закрыть поля координат.
    Когда параметр Отобразить на экране выбран в окне PropertyManager Заметка после выбора заметки, поля координат X-Y будут появляться в чертеже для всех заметок, которые будут выбраны в последствии.

Указание положения заметки путем перемещения

Можно воспользоваться инструментом Переместить объекты для перемещения заметки.

Чтобы переместить заметку, выполните следующие действия.

  1. Нажмите правой кнопкой мыши заметку и выберите параметр Переместить объекты.
  2. В окне PropertyManager Переместить выберите:
    • X/Y и введите значения для задания соответствующих координат X и Y
      Вводимые значения координат X и Y могут быть положительными или отрицательными относительно текущих координат заметки.
    • Из/В и в графической области выберите параметр Начальная точка, переместите мышь и нажмите для указания конечного расположения заметки
      Выбрав параметр Из/В, можно нажать правой кнопкой мыши на заметку и с помощью параметра Быстрые привязки выбрать одно из перечисленных ниже расположений:
      • Привязка по точкам
      • Привязать по центральным точкам
      • Привязка по средним точкам
      • Привязка квадранта
      • Привязка к пересечению
      • Ближайшая привязка
      • Привязка Г/В по точкам
      • Привязка к узлам сетки

Выравнивание текста заметки по вертикали

В разделе Формат текста окна Заметка PropertyManager (Менеджера свойств) задайте выравнивание текста заметки по вертикали.

Чтобы задать выравнивание текста заметки по вертикали, выполните следующие действия.

  1. Выберите заметку.
  2. В разделе Формат текста окна PropertyManager Заметка выберите одно из перечисленных ниже значений.
    • Выровнять сверху
    • Выровнять посередине
    • Выровнять снизу

Использование прямоугольника для расположения заметки

Чтобы использовать прямоугольник для размещения заметки, выполните следующие действия.

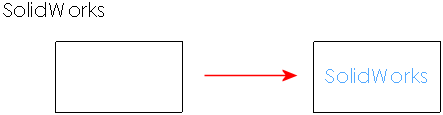

Выберите заметку и прямоугольник, затем нажмите правой кнопкой мыши на заметку и выберите параметр Привязка к центру прямоугольника, чтобы использовать прямоугольник для размещения заметки.
