Можно создать условные обозначения для отверстий, созданных в инструменте Дополнительное отверстие.
Можно поменять порядок условных обозначений. В окне PropertyManager Размер в разделе Текст размеров выберите Обратный порядок выносок. Может потребоваться поменять порядок условного обозначения при его размещении на дальней стороне грани.
|

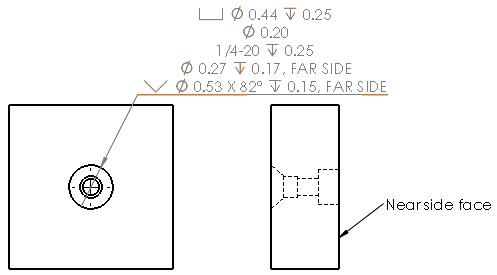

| Обратный порядок выносок выбран |
|

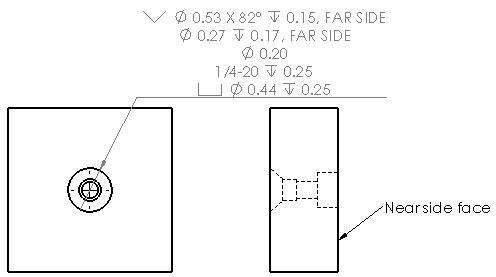

| Обратный порядок выносок не выбран |

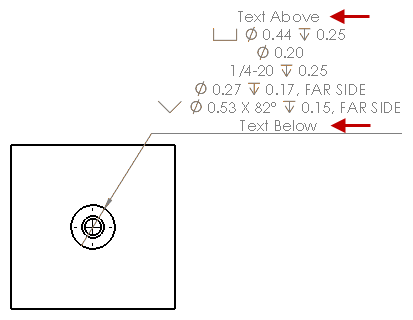

Можно определить выноску в элементе, включив дополнительный текст. В окне PropertyManager
Размер в разделе
Текст размеров введите текст для добавления в параметр
Текст сверху и
Текст снизу.
