Выровнять компоненты

Данная команда работает аналогично вставке клеммной колодки.



SOLIDWORKS Electrical 3D: Выровнять компоненты

Меню: Инструменты > SOLIDWORKS Electrical > Выровнять компоненты

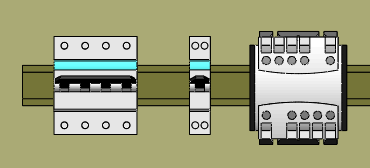

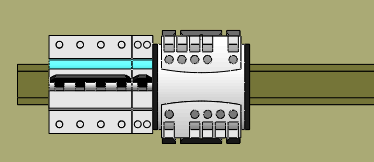

Эта команда позволяет выравнивать и центрировать компоненты на рейке, а также определять расстояние между ними.







На закрепляемой панели отобразятся доступные параметры.

Выбор выравниваемых компонентов

1.     Выберите компоненты для выравнивания в графической области.

Порядок, в котором выбраны компоненты, важен, поскольку они будут помещаться в том порядке, в котором выбраны.

Параметры выравнивания

2.     Выбрать выравнивание

Промежуток: Свободное значение, используемое для разделения компонентов.

Элементы с неопределенными поверхностями

Список неверных компонентов: Список компонентов, выбранных для выравнивания, у которых нет определенных поверхностей. Эти компоненты не будут выравнены.
