PropertyManager Propiedades de plano

Después de agregar un plano a un croquis 3D, puede agregar o modificar información acerca del plano.

Relaciones existentes

Lista relaciones del plano.

Para ver relaciones:

  • Seleccione los elementos bajo Relaciones existentes PM_relations_existing.gif para resaltarlos en la zona de gráficos.

Agregar relaciones

Lista las relaciones que se pueden agregar.

Parámetros

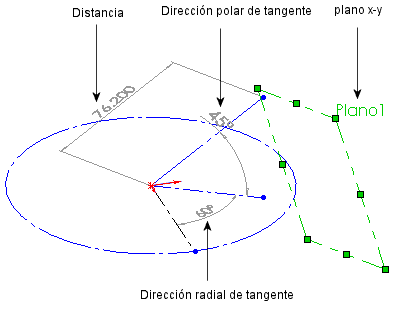

Coloca el plano en espacio 3D basándose en ángulos y coordenadas.

Distancia Visualiza la distancia del plano desde el origen del croquis a lo largo de la dirección X, Y o Z.
PM_Tangent_Radial_Direction.gif Dirección radial de tangente Controla el ángulo entre la proyección de la normal en el plano x-y y la dirección X.
PM_Tangent_Polar_Direction.gif Dirección polar de tangente Controla el ángulo entre la normal y su proyección en el plano x-y.

Visualización de propiedades de plano

Para visualizar las propiedades del plano:

Seleccione el plano 3D para visualizar el PropertyManager Propiedades del plano.
3D_sketch_plane_added.gif 3D_sketch_plane_selected.gif
Plane1 se agrega al croquis 3D. Plane1 se activa.
