DimXpert için Geometrik tolerans, Detaylandırma ve Teknik Resimler Geometrik Tolerans Sembolleribölümünde açıklanan yeni kullanıcı arayüzüne ek olarak çeşitli iyileştirmeler içerir.
öğesinde
Taban DimXpert standardı'nı belirleyebilirsiniz. ANSI/ASME Y14.5 veya ISO standardını seçerseniz standart için bir sürüm tarihi de seçebilirsiniz.
| Standart |
Sürüm Tarihi Seçenekleri |
| ANSI/ASME Y14.5 |
|
| ISO 1101 |
|

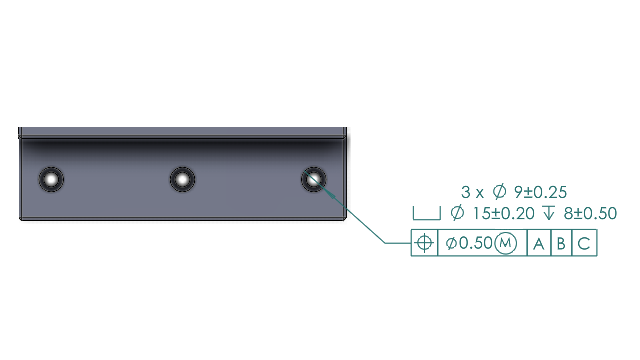

Geometrik Tolerans
(MBD veya MBD Dimension araç çubuğu) öğesine ilk kez tıkladığınızda mevcut bir DimXpert unsuru seçmeniz veya yeni bir DimXpert unsuru tanımlamanız gerekir.
Bir unsur seçtiğinizde yazılım, seçtiğiniz draft standardı için unsur ve tolerans özelliklerini değerlendirir. İletişim kutusunda, standarda göre seçenekler sunulur.
