PLC tasarımı Konfigürasyonu (IEC)

PLC teknik resmi konfigürasyon dosyası, tüm PLC dosyası taslak ayarlarını gruplandırır. İstediğiniz sayıda konfigürasyon oluşturabilirsiniz. Konfigürasyonlar PLC konfigürasyon yönetimi içinde gruplandırılır.

Konfigürasyon dosyası iletişim kutusu iki bölüme ayrılır. Üstteki bölüm, alttaki bölümde görüntülenen ayarları gösterir. Bir ayar seçtiğinizde grafikte ilişki kırmızı renkte gösterilir.

Birkaç sekmede ayarlar temaya göre gruplandırılır.

Genel

Ad: Konfigürasyon dosyasının adı.

Tanım: Yazılımın desteklediği tüm dillerde bir tanım girin.

Boyut

Genel

Tüm sayısal değerler, elektrik projesi konfigürasyonunda ayarlanan birim sistemini kullanır.

Oryantasyon: Modül teknik resminin yönünü seçin. Yatay modda, modül teknik resmin üstüne veya altına eklenebilir. Dikey modda ise sağa veya sola eklenebilir.

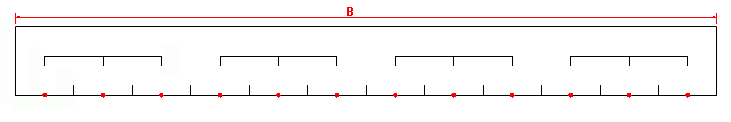

Boyut

Sembol yüksekliği: Modülün yüksekliğini girin.

Bir teknik resimdeki maksimum sembol uzunluğu: Modülün uzunluğunu girin.

Kanallar

Kanal ayırıcı yüksekliği: 2 PLC kanalını ayıran dikey çizginin uzunluğunu girin.

Kanal genişliği: Kanalın genişliğini girin.

Taraklar

Tarak yüksekliği: Tarak, kanalları gruplandıran grafik elemandır. Modülün altı ile tarağın yatay çizgisi arasındaki mesafeyi girin (E).

Tarak dişi yüksekliği: Tarağın dikey çizgisinin yüksekliğini girin (F).

Öznitelikler

Bu sekme, eklenecek özniteliklerin lokasyonunu yönetmenize olanak tanır; bu öznitelikler de düzenlenebilir.

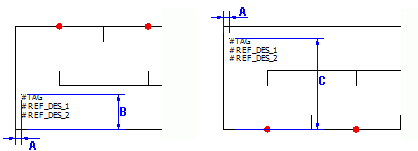

Bilgi (Sol)

X koordinatı: Modülün dikey çizgisi ile özniteliklerin ekleme noktası arasındaki mesafeyi girin. Bu öznitelikler sola yaslanmıştır (A).

Alt sembol için Y: Modülün yatay çizgisi ile bir modül sembolü için teknik resmin altına eklenen özniteliklerin ekleme noktası arasındaki mesafeyi girin (B).

Üst sembol için Y: Modülün yatay çizgisi ile teknik resmin üstüne eklenen bir modül sembolünün özniteliklerinin ekleme noktası arasındaki mesafeyi girin (C).

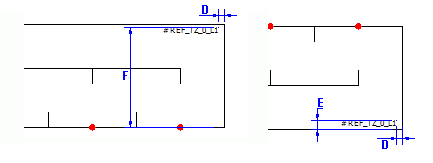

Bilgi (Sağ)

X koordinatı: Modülün dikey çizgisi ile özniteliklerin ekleme noktası arasındaki mesafeyi girin. Bu öznitelikler sağa yaslanmıştır (D).

Alt sembol için Y: Modülün yatay çizgisi ile bir modül sembolü için teknik resmin altına eklenen özniteliklerin ekleme noktası arasındaki mesafeyi girin (E).

Üst sembol için Y: Modülün yatay çizgisi ile teknik resmin üstüne eklenen bir modül sembolünün özniteliklerinin ekleme noktası arasındaki mesafeyi girin (F).

Düzen

PLC modülü teknik resim taslak ayarlarını yönetmenize olanak tanır.

Genel bölümündeki ayarlar yalnızca modülün dikey gösterimi için kullanılabilir (Boyut sekmesinden ayarlanır).

Genel

Seçenekler: (Yalnızca bir dikey teknik resim için kullanılabilir) Teknik resim başına bir veya daha fazla modül çizebilirsiniz. İstediğiniz seçeneği belirleyin.

Sütun boyutu: Önceki parametrede Sütun başına bir sembol öğesini seçtiyseniz sütunun boyutunu girin. Önizleme, bu değeri göstermek için bir dikey çizgi görüntüler.

Sembol ekleme noktası

X koordinatı: Modülün ekleme noktasına (A) karşılık gelen X koordinatını girin.

Üst sembol için Y: Modül teknik resmin üstünde (B) çizildiğinde modülün ekleme noktasına karşılık gelen Y koordinatını girin.

Alt sembol için Y: Modül teknik resmin altında çizildiğinde (C) modülün ekleme noktasına karşılık gelen Y koordinatını girin.

Bağlantı noktaları

Klemens numarasını yaymak için kullanılan sembolü tanımlamanıza olanak tanır. Bu sembol #P_TAG_0 özniteliğini içermelidir.

Devreler

Bu ayarlar, teknik resmin üstünde veya altında bir grafik gösterim için bir devre türüyle ilişkilendirilmiş sembolleri ve makroları tanımlamanıza olanak tanır.

Devre tipi / Yön: Bu ayarlar, modülün çizildiği yönü tanımlamanıza olanak tanır (modülün üst veya alt bölümüne ekleme). SOLIDWORKS Electrical, modül devrelerini PLC yönetiminde göründükleri sırayla inceler. Modül devresi, konfigürasyon listesindeki devrelerle karşılaştırılır. Devreler eşleşir eşleşmez SOLIDWORKS Electrical seçtiğiniz ayarı (Tanımlanmamış, Üst veya Alt) kaydeder ve modülü eklemek için bunu kullanır. Bir devre için Tanımlanmamış değerini seçerseniz SOLIDWORKS Electrical, Üst veya Alt modunun seçildiği bir devreyi bulana kadar bir sonraki devreye geçer.

1. Örnek:

Modülün ilk devresi Dijital PLC çıkışı. Konfigürasyon listesinde Dijital PLC çıkışı öğesini ve Alt modunu seçerseniz modül, teknik resmin alt kısmına eklenir.

2. Örnek:

Modülün ilk devresi Güç kaynağı. Bu devre tipinden, modülün teknik resmin üst bölümüne mi yoksa alt bölümüne mi ekleneceği anlaşılamaz. Dolayısıyla, Güç tipi devreler için Belirlenmedi modunu seçmeniz gerekir. Böylece SOLIDWORKS Electrical, Üst veya Alt modunu seçtiğiniz bir devreyle karşılaşana kadar bir sonraki devreye geçer.

Devre tipi ilişkilendirmesini sil: Bu düğme, devreden bir sembol veya makroyu ayırmanıza veya mevcut ilişkilendirmeleri silmenize olanak tanır.

PLC kanalı çoğaltma sembolleri: Teknik resmin üst veya alt bölümüne eklemek üzere modülün içini gösteren sembolleri seçmenize olanak tanır. Bu ayarlar, listede seçili olan devreyle ilişkilendirilir.

Kanallara bağlı makro: Modül teknik resminin otomatik olarak oluşturulmasına ek olarak SOLIDWORKS Electrical, modüle bağlı şemayı teknik resmin üst veya alt kısmına eklemek üzere otomatik olarak oluşturmanıza da olanak tanır. Her bir devre tipiyle bir makro ilişkilendirilebilir.

Dosya verileri

Bu sekme, PLC teknik resminin özelliklerine aktarılacak bilgilerin otomatik olarak oluşturulmasında kullanılan parametreleri tanımlamanıza olanak tanır. Sütuna tıkladığınızda Formül yönetimi açılır.

Tanım: PLC teknik resminin tanımına aktarılacak verilerin otomatik olarak oluşturulmasında kullanılan parametreleri tanımlamanıza olanak tanır.

Kullanıcı bilgileri/Çevrilebilir bilgiler: PLC teknik resminin kullanıcı bilgilerine aktarılacak verilerin otomatik olarak oluşturulmasında kullanılan parametreleri ayarlamanıza olanak tanır.
