2B Teknik Resim Oluştur

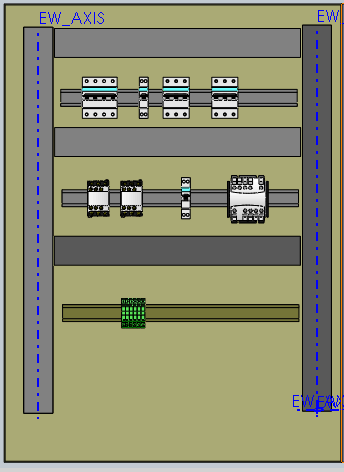

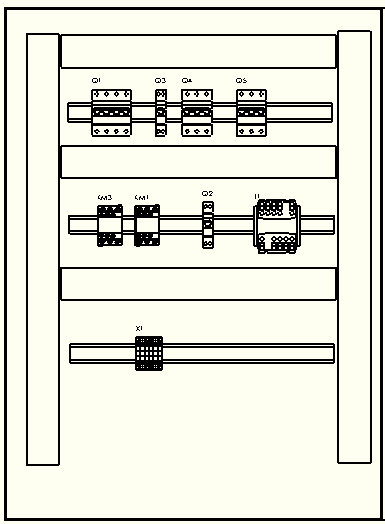

Bileşenleri ekledikten sonra elektrik projesi teknik resimlerine eklenebilecek bir 2B teknik resim oluşturabilirsiniz.







SOLIDWORKS Electrical 3D menüsü: 2B teknik resim oluştur

Menü: Araçlar > SOLIDWORKS Electrical > 2B teknik resim oluştur



SOLIDWORKS Electrical, teknik resmi oluşturmak için SOLIDWORKS unsurlarını kullanır. Grafik arayüzünde 2B teknik resim açılır ancak SOLIDWORKS komutundan farklı olarak herhangi bir antet yüklenmez. Bu teknik resim, elektrik projesi konfigürasyonunda ayarlanan şemanın antet boyutlarına sahiptir.

Görünüm paleti yan paneli açılarak kullanmak istediğiniz görünümleri sürüklemenize olanak tanır. Teknik resmin bileşimi tamamen serbesttir.



SOLIDWORKS Electrical Teknik resim menüsünde iki komut vardır.



İşaret oluştur: Bir görünümde bileşen işaretleri oluşturur.

Proje teknik resmi oluştur: Yeni bir teknik resim oluşturur. Antet otomatik olarak eklenir ve dosya, elektrik projesinin Teknik Resimler dizinine EWG biçiminde kaydedilir.



Teknik resim, elektrik projesine ait teknik resimler listesine otomatik olarak eklenir.
