添加斜度

要定义管道线路的斜度，请执行以下操作：

  1. 打开步路装配体，然后单击 管道 > 编辑线路 （“步路”工具栏）。
  2. 在您想要添加坡度的位置右键单击草图实体，然后选择添加坡度 add_slope_button。
  3. 在管道坡度 PropertyManager 中，在线路段下选择线路段至坡度。 这些线路段必须与第一线段横向对齐。
  4. 在图形区域内，将配件拖放至来自设计库和步路库的线路段。
    如果配件已固定或具有防止配件移动的外部配合，则您无法将配件添加至坡度。
  5. 选择引力平面。
    线路段必须位于基准面上。
  6. 选择起点。
    起点必须是线路段能够旋转和创建坡度的固定点。
  7. 输入 坡度 的旋转角度，以比率表示，或作为以度为单位的角度尺寸。
  8. 要添加焊接缝隙，请选择焊接缝隙 Tool_WeldGap_Piping.gif，然后从 PropertyManager 中的线路段框选择线段。
  9. 要为焊接缝隙设置覆盖，请选择覆盖默认缝隙，然后指定一个值。
  10. 单击 PropertyManager 顶部的 固定，然后单击 PM_OK.gif 以添加坡度并保持 PropertyManager 打开。

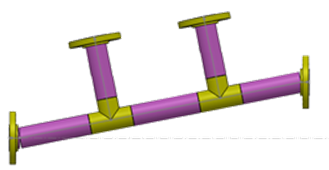

此时坡度将添加至线路段。

添加斜度

您可以通过选择线路段并右键单击 编辑坡度 edit_slope_button 来编辑坡度。 要移除坡度，右键单击线段，然后选择 移除坡度 remove_slope_button。 您也可以在工程图和 BOM 中对坡度进行注解。
